谦价易作的电力线防盗报警器

　　在山区和农村，电力线被不法分子盗割的事件时有发生。本文介绍的这款电力线防盗割报警器（亦可用于断相线报警），电路简单、易制作、成本低、效果好。
　　

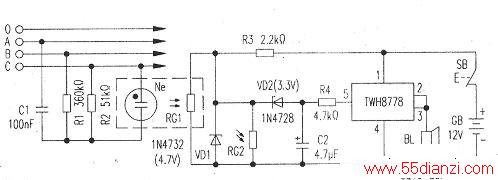

　　电路原理如下图。制作关键是虚线框内的光耦合器．Ne是普通的氖管或氖灯，光敏电阻RG1(及RC2)应选暗阻>20MΩ、亮阻<50Ω的品种，将Ne(启辉电压60V-70V)和RG1封装在黑色塑料管（如塑料笔杆）内，组成光耦合器。将C1、R1、R2、Ne顺接在O、A、B、C三相供电线路中，在三相电源正常供电且无断相、停电情况下，氖灯Ne发光，光敏电阻RC1的亮阻<50Ω，加Z RG1、RC2并联，白天RC2受自然光线照射，并联等效电阻<20Ω，使稳压二极管VD1两端电压接近地电位，VD2则反偏截止，大功率直流TWH8778得不到触发电压而关断（截止），②、③脚（内部并联）无输出电压，报警扬声器BL不发声。
　　
　　在夜晚，当有人盗线时，剪断三相线中任意一线，氖灯N3熄灭，光敏电阻RG1的阻值迅速增至＞20MΩ。由于夜晚RC2的阻值>20MΩ，使VD1两端电压上升为4.7V，大于VD2击穿电压，使VD2击穿导通，TWH8778⑤脚被触发，其内部电子开关闭合，②、③脚输出+12V电压，扬声器BL连续发出强力“抓贼呀”的报警声。BL选用臼带音源的报警电喇叭，型号为LQ46-88D或TWH22，工作电压12V，功率12W，响度125dB。
