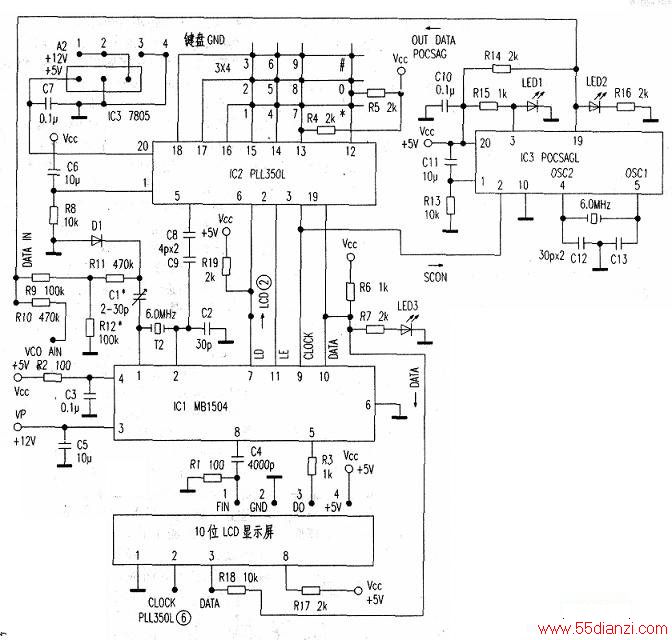

该寻呼码发生器由PLI．350L、MB1504及POCSAGL码芯片组合制作而成，电路如下图所示。既能作为频率合成高频信号源，用于发送BP机寻呼码信号，又可发送各种音频调制信号，用于维修通信设备。该仪器所用元器件少，电路简单，非常适合广大电子爱好者自制低成本BP机综合测试仪及高频高稳定信号源，可广泛用于无线通信设备维修、收发本振等需要高稳定度及快速变化频率的场合。本频率合成器可直接从键盘输入，设置频率范围3~540MHz，频率步进5kHz。
一、芯片功能说明
PLL350L为频率合成控制器，功能为：1．键盘扫描输入；2．运算并产生锁相环控制数据；3．串行LCD液晶板驱动；4．产生串行数据控制POCSAG芯片。该芯片的12～15脚为键盘列输入端，16～18脚为行输入端，有0～9、*、#共12个键，使用时可直接从键盘输入频率数、BP机地址码、电文、波特率、正反码、引导码、寻呼码发送及复位返回等功能命令，用单一键盘即能实现以上各种功能的操作。在输入频率数后自动运算输出一串行数据到MB1504，数据内容包括32/64分频比、最小步进频率、预置频率数、最小余数吞除及相关控制比特，同时在键按下时有串行信号输出驱动LCD10位液晶显示器显示输入的数据，也可连接并行4x20位大屏幕液晶显示板。
MB1504为富士通公司生产的高性能串行数据输入频率合成芯片，最高工作频率为540MHz，内容包括时钟基准、32/64高速分频器、16位参考频率寄存器、7位余数吞除分频器、11位频率预置分频寄存器。该芯片最大特点为不需外接高速分频器及运放电路，而直接输出压控电压驱动vco。
POCSAGL为寻呼码发生芯片，通过该片②脚串行接收PLL350L送来的各种不同的串行数据信号而执行：1．地址码，电文的输入；2．波特率输入，并在19脚输出引导码、正反POCSAG码，同时不掉存储已设置的各种数据。
二、频率合成寻呼码发生器键盘输入功能使用说明
1．频率设定：按1键后再输入频率数，例如：152.650MHz。
2．地址码、电文输入：按2键后再输入7位地址码、10位电文，例如：0700006（地址码），电文0000000000（7位地址码输入结束后，LED1灯亮，10位电文输入结束后，LED1灯灭）。如频率已设定，请按以下操作：#，2，7位地址码，10位电文。
3;512、1200、2400BIT引导码发送：设置好频率波特率后按#．3。如需退出，请关机复位（主要用于BP机维修时自动取消省电功能及通信设备维修时所需的音频调制信号。在引导码发送时，可以通过键盘输入所需的各种频率）。
4.1200、2400BIT设定：开机自动进入初始化为512BIT，如设1200BIT键入4，如设2400BIT键入5。
如设置好频率、地址、电文后改变发送1200BIT为#，4；2400BIT为#，5；512BIT=256Hz,1200BIT=600Hz,2400BIT-1200Hz。
5．地址码重新设定：键人#，6，#，2，地址如0700006（7位），键入电文0000000000（10位）。
6．频率数重新设定：键入#，1.150.725MHz，即得新的频率。
7．反码输出：键入#，7，*，为发送一次反码，如再按*为正码输出。
8．POCSAG码发送：键人*，每按一次*发送一次。
9．+1追码自动发送：开机后输入被逭码的寻呼机频率6位数，速率设置方法如说明4中512BIT不必设置，按#，O，#，2及7位地址码后即自动发送。
例：追地址码0700006频率152.650MHz的寻呼机，开机键入1，152.650，#，0，#，2，0700006即开始自动追码，当追到0700006时该机就会响，同时显示0700006的电文，该电文即为本机的地址码，如需退出，请关机复位。
以上设置没有先后关系，可任意设置，可以通过连接LCD10位液晶显示器，观察到键盘输入的数据。如错按其他按键后，出现不能正常工作，请关机复位。
三、VCO的制作
VCO是受电压控制的振荡器，一个VCO不能在3~540MHz频段内全部锁住所需的频率，因此可选用所需的频段制作一个VCO。也可利用彩电增补高频头制作80~600MHz连续覆盖的VCO振荡器。

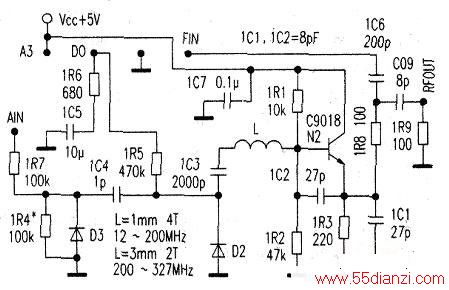

下图的vco振荡频率为120—200MHz，改变1C1、1C2、L可工作于任何频段，为了得到大的频率控制范围，最好用大变比的变容管，图中AIN为音频调制信号输入端，对vco进行调频调制，VCO只要安装正确，调整L即能得到所需的频率覆盖范围。
四、安装调试注意事项
安装时可先焊电阻、电容、晶体，应在电烙铁电源拔下后焊MB1504、PL1350L、POCSAGL芯片，最好用20脚插座。按图安装完成时，接上10V直流电压，整机电流在50—60mA，LED3闪烁，证明电路安装正确。寻呼码发生电路只要安装正确，无须调试即可正常工作，用键盘输人在VCO振荡范围以内的频率数，把频率计接在射频输出端，如输出频率和预置频率有误差时，调整C1可以校正频率误差。按使用说明输入寻呼机频率、寻呼机7位地址码及10位电文，发送寻呼码时如接收有误码可调整R12。调整1R4可使调制度适当，避免信号过调制。只要BP机接收的POCSAC信号正确可靠、显示的电文没有错误即可。
vco电路中的L、1C1、1C2数值是针对120—200MHz频段而言的，如需其他频段，调整vco板上的L、ICI、IC2即可工作于任何频率范围。
