1．电路工作原理

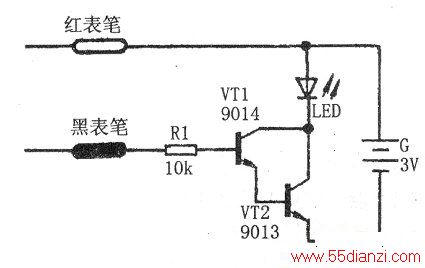

简易小电容测试器的电路如下图所示。它是利用发光二极管发光与否来判断小电容器的好坏。
下图中三极管VT1、VT2组成达林顿复合放大管，它有极高的放大倍数。当测试器的红、黑两表笔接触小电容器两端时，就有一充电电流流经待测电容器，此充电电流虽然很微小，但经高放大倍数的达林顿管VT1、VT2放大后足能驱动发光管LED点亮发光。若LED不发光，表示电容器无充电能力，说明内部断线损坏。
2．元器件选择与制作
VT1可用9014型等硅NPN三极管，要求B≥200，VT2可用9013型等硅NPN三极管，B≥100，两管均要求穿透电流愈小愈好。LED用红色发光二极管，若能使用高亮度发光二极管则更好。
Rl为RTX-1/8W型碳膜电阻器，电源G用5号电池两节，红、黑两表笔可采用普通万用电表使用的表笔。
右图是测试器的印制电路板图。印制电路板尺寸为25mm×20mm。本测试器在不使用时，是不消耗电能的，所以测试器不必设置电源开关。
使用时，只需将红、黑两表笔同时接触待测电容器的两端，发光管LED应闪亮一下，然后熄灭，表示电容器完好。
若LED不闪亮，表示电容器内部断线损坏；若LED闪亮后发光亮度仅是变暗而不是熄灭，表示电容器内部存在漏电；若LED常亮不熄，表示电容器内部已短路损坏。
由于本测试器具有较高的测试灵敏度，它适宜于测试容量在0.1μF以下，几十匹法(pF)以上的各种小电容。在测试时，人手两端不要同时接触红、黑表笔的金属部分，否则人体电阻的加入会使LED始终发弱光，使你误认为电容器有漏电。
本测试器除了判别小电容器的好坏外，还能根据LED的发光情况，用作通表，可以检查线路的通断情况，也可判别二极管、三极管里PN结的好坏。
