采用FX224制作的全双工无线对讲电路

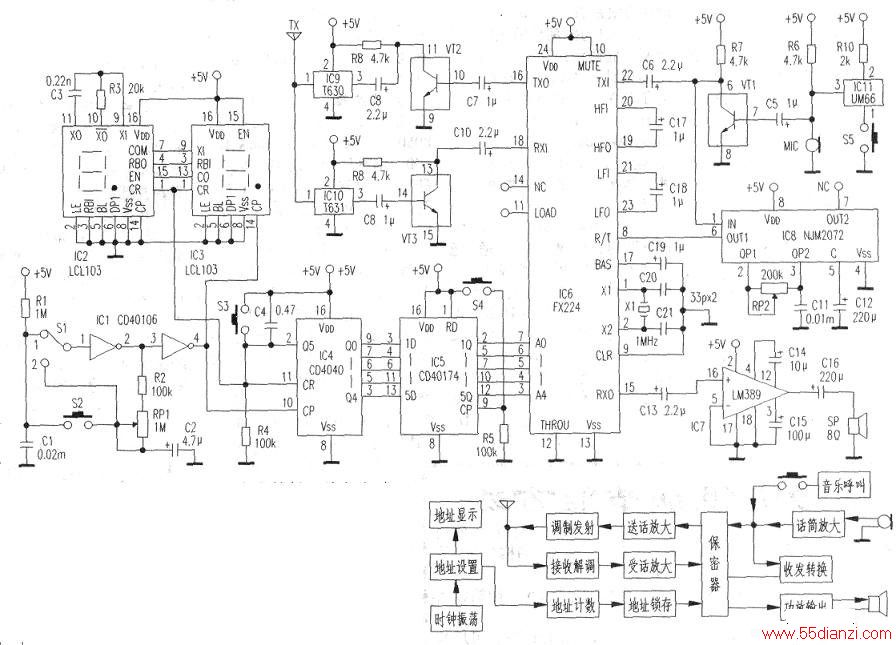

　　采用FX224为核心元件制作的全双工无线对讲电路结构框图如下图，主要由地址产生电路、送话及受话通道和收/发自动转换电路等组成，电路原理如上图。
　　
　　1．FX224功能简介
　　
　　FX224采用VSB（可变分离频带）技术，利用低功耗CMOS工艺制造。具有外围元件少、音质好、保密/普通和省电/正常模式，可与微机接口，亦可单独使用（有32个密钥）。
　　
　　FX224采用24脚DIP封装，引脚主要功能为：Xl、X2与外接晶振产生1MHz时钟信号。二进制地址输入端：
　　
　　A4~AO可产生2s=32种密钥供选择。
　　
　　收/发控制端R/T=l时为接收模式，R/T=0时为发送模式。加密/普通控制端：
　　
　　CLR=1时为普通模式，CLR-O时为加密模式。使能/静音控制端：MUTE=1时开启语音通道，MUTE=0时为静音状态，即关闭送、受话通道。LOAD为数据装载/锁存控制端，与微机接口时使用，省电/正常控制端THROU=1时关断芯片所有功能，进入低功耗休眠状态，THROU=0时为正常工作状态。VDD、vss为电源正、负端，工作电压为5V。RXI、RXO为接收语音输入、输出端。TXI、TXO为发送语音输入、输出端。BAS为偏压输出端，外接滤波电容。HFI、HFO为高通滤波输入、输出端，外接耦合电容。LFI、LFO为低通滤波输入、输出端，外接耦合电容。14脚为空脚。
　　
　　2．地址产生电路
　　
　　FX224有5位地址，范围为A4~AO=00000～11111。对讲互通时，只需使它们的地址相同即可。
　　
　　(1)振荡电路IC1为带施密特触发器的六反相器CD40106，用其中一个反相器组成振荡电路，振荡频率由RP1、R2、C2决定，调整RP1可改变输出脉冲频率。振荡信号经反相驱动后，供给地址计数器及地址显示器，使它们同步工作。S1为自动/手动选择开关，置1位为自动方式，振荡器输出连续脉冲；置2位为手动方式，此时每按一下S2便有一个脉冲输出，以方便地址选择。
　　
　　(2)地址显示电路IC2、IC3使用CMOS-LCD组合器件LCL103，两位级联显示最多为32的地址。其内部含有二/十进制计数器、振荡器、寄存器、七段显示译码/驱动器及LCD液晶数码管。CP为下降沿触发端(EN=1)，EN为上升沿触发端(CP=0)。LE为寄存器锁存控制端，BL为LCD消隐控制端，DPI为小数点显示控制端，CR为复位端。
　　
　　RBI、RBO为无效零消隐控制输入、输出端，低电平有效。
　　
　　co为十进制计数进位输出端。XI为振荡输入端，xo、xo为振荡（互补）输出端，振荡频率f=1/2·2R3-C3，这里取f≈100Hz、占空比为50%的方渡脉冲供LCD背电极。
　　
　　(3)地址计数电路地址计数器IC4使用12位二进制异步串行计数器，CD4040。
　　
　　CR为脉冲下降沿触发输入端，Qo~Qll（只用Qo—Q5）为二进制计数输出端，Q4~QO为IC5提供锁存数据。IC2~IC4的CR端连在一起，以确保地址计数和地址显示同步。CR复位信号来自三个方面：一是按动手动复位开关S3;二是Q4-QO计数到11111时，若再输入～个脉冲，由Q5输出正脉冲提供；三是每次加电时，由自动复位电路R4、C4产生。
　　
　　复位清零后，地址计数和显示均从零开始。
　　
　　(4)地址锁存电路地址锁存器IC5使用六上升沿D触发器(只用其中五个触发器)CD40174。RD为复位端，S4为锁存开关，按下S4时CP端被脉冲上升沿触发，1D-5D端输入的地址数据被直接传送到1Q—5Q端并锁存，为FX244的A4~AO提供S位二逃制地址数据。
　　
　　3．通话电路
　　
　　（1）无线收/发电路IC9、1C10是一对无线长波串行数据收/发模块T630(发)/T631收），工作电压1.5~20V，工作电流T630为0.4~6mA，T631为1.75～22mA，工作频率为长波150kHz，发送距离不小于80m(加40cm天线)。若想增加通信距离，也可方便地用其他无线通信组件代替。
　　
　　(2)受话电路1CIO接收解调出的语音信号经VT3放大后送至IC6(FX224)的RX1端，经内部解密、处理后由RXO端送出，再经IC7(LM389)进行功率放大，推动扬声器SP还原出声音。
　　
　　LM389内部含有一个音频放大器LM386和3只截止频率为100MHz的小功率NPN晶体管（图2中的VT1一VT3)。
　　
　　(3)送话电路送话语音经话筒MIC转换成电信号，经VT1放大后由TXI端送入IC6，经内部加密、处理后由TXO输出，再由VT2放大后，由IC9向外发射。IC11使用音乐电路UM66，按下S5时向对方机发出音乐呼叫信号。
　　
　　(4)转换控制电路IC8使用声控电路NJM2072，送话信号或音乐呼叫信号由IN端送人，经放大和检波后控制内部电子开关接通，使C端外接延时电容C12放电，片内施密特电路翻转，使OUT1、OUT2（未用）输出电平发生转换。
　　
　　RP2用来调节放大增益，改变检波灵敏度。输出电平的维持时间可按t=0.2C12进行估算。IC8的OUT1接IC6的收/发控制端R/T，当通过MIC或IC11送话时，R/T=0，IC6处于发送状态；无信号时R/T=1，IC6处于等待接收状态。
　　
　　4．使用方法
　　
　　(1)接通电源或按一下S3，使系统复位清零。
　　
　　(2)通过Sl和S2设置本机地址，待LCD显示本机密码时按一下S4锁存，使本机处于守候（接收）状态。LCD显示的十进制地址范围为0~31（对应二进制地址00000~11111），故最多可有32个分机组网通信。
　　
　　(3)如果耍与某机通话，可将地址设景成和对方机相同的地址，按S5发出音乐呼叫，待对方应答后就可进行双工通话。
　　
　　(4)通话完毕，将地址恢复为本机地址，等待呼叫。
