一款实用的电动机保护器

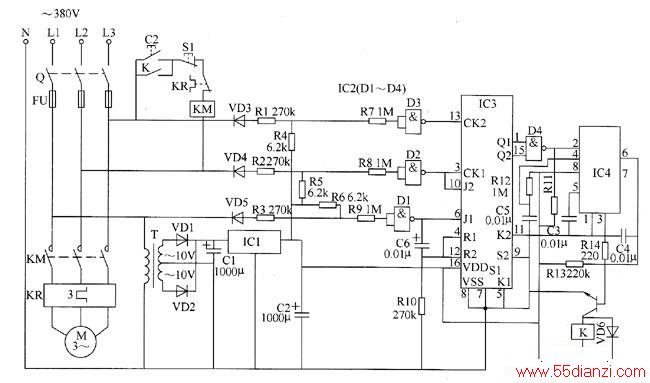

　　此保护器的电源电路由电源变压器T、整流二极管VD1、VD2、电容器C1、C2和三端稳压集成电路IC1组成。
　　
　　相序检测电路由二极管VD3～VD5、电阻器R1～RIO、电容器C6、四与非门施密特触发器集成电路IC2（D1～D4）和双JK主从触发器集成电路IC3组成。
　　
　　单稳态电路由电阻器R11～R13、电容器C3～C5和时基集成电路IC4组成。
　　
　　控制执行电路由电阻器R14、晶体管V、二极管VD6和继电器K等组成。
　　
　　刀开关Q、熔断器FU、交流接触器KM和KR是电动机M原主控制电路。
　　
　　相线L3与中性线N之间的交流220V电压经T降压、VD1和VD2整流及01滤波后，一路作为继电器K的工作电源，另一路经IC1稳压、C2滤波后，为IC2～IC4提供＋5V工作电IF。
　　
　　三相交流电压经VD3～VD5整流及RI～R9分压限流后，产生3个负电压，分别加在与非门施密特触发器Dl～D3（接成非门）的输人端，经Dl～D3整形变换后，产生三相脉冲信号，作为IC3的相位检测信号。
　　
　　在三相交流电的相序正常时，IC3的1脚和15脚均输出高电平，与非门施密特触发器D4输出低电平，IC4受触发翻转，其3脚输出高电平，Κ通电吸合，K的常开触头接通，使KM通电吸合，其常开触头接通，电动机M通电运转。若三相交流电相序异常，则D4输出高电平，IC4的3脚输出低电平，V截止，K和KM释放，电动机M无法通电运转或断电停转。
　　
　　元器件选择
　　
　　R1～R14均选用1／4为金属膜电阻器。
　　
　　C1和C2均选用耐压值为16V的铝电解电容器；C3～C6选用独石电容器或涤纶电容器。
　　
　　VD1～VD6均选用1N4007型硅整流二极管。
　　
　　V选用3DK106或58050型硅NPN晶体管。
　　
　　IC1选用LM7805型三端稳压集成电路；IC2选用CD4093或MC14093型四与非门施密特触发器集成电路；IC3选用CD4027或CC4027、MC14027型JK主从触发器集成电路；IC4选用NE555型时基集成电路。
　　
　　K选用JRX-13F型9V直流继电器。
　　
　　T选用10W的电源变压器。
