无限音频转发系统介绍
这款实用无限音频转发器，与普通FM段的收音机配合，可组成一套无线耳机系统。考虑到现代家庭的音源比较多，如有电视机、CD机、卡带机、MP3等等，本系统设计了1路耳机、5路RCA端子共六路输入，并可自由切换；采用红外遥控；用FM无线立体声式传输信号，立体声音频发射，声音效果好，与本地调频电台为同一个等级：发射功率小，既能满足在一个套房客厅内的高保真音源传输。也不会对人体造成太大的辐射和对他人收音机造成干扰；FM发射频率可调。可以避开本地调频台的频率进行传输；红外遥控地址可调，以避免不同遥控器混用。
二、电路设计
本无线音频转发系统的遥控器部分采用PT2262-IR红外发射方案，无线音频转发器采用方案。
电路工作原理
该无线音频转发系统由红外遥控器和无线音频转发器两部分组成下面分别进行介绍。
（1）遥控器工作原理

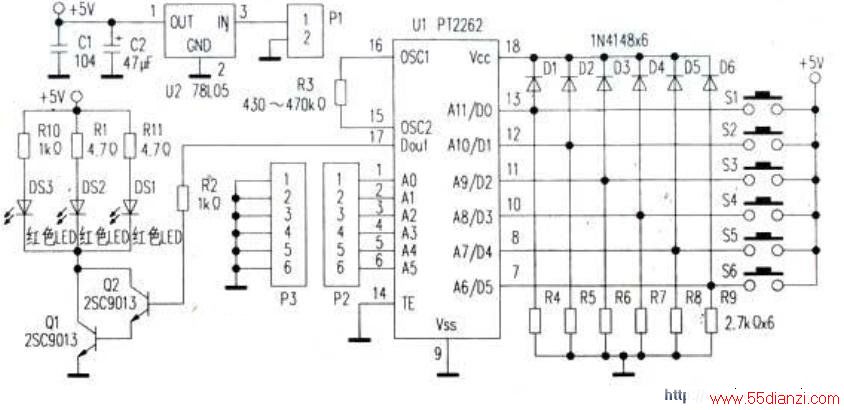

下图是红外遥控器由及其外围元件组成,PT2262-IR为配套红外发射芯片，它集载波振荡器、编码器和发射单元于一身，使发射电路变得非常简洁。
PT2262-IR的6个地址脚可分别设置为高电平、低电平和悬空。允许位地址脚分别悬空和接低电平。
为了减小遥控器体积，采用防盗报警器用的小体积12V电池。经降压后为遥控器主板供电。遥控器按键S1~S6分别对应D0~D5通道。当按动S1~S6中的任何一个键时，相应脚接高电位，同时VCC通过D1~D6为PT2262-IR供电，PT2262-IR得电工作。D1~D6起供电隔离作用。确保按某键后相应通道接高电平而不会引起其他通道误动作。如按下S1后，口接高电平，同时电源通过二极管向VOC端供电，得电工作，圈17脚串行输出带38kHz载波和地址编码的DO通道遥控脉冲信号串。通过R2限流，Q1、Q2缓冲，驱动红外发射二极管发射红外信号，同时红色指示灯亮。表示有红外信号输出。本电路在无键按下时。PT2262-IR不耗电。因而特别适用于电池供电的场合。
因PT2262-IR电源电压约为，R4～R9与芯片输入口的内阻及下拉电阻形成分压电路，降低输入芯片引脚的电压。防止D0~D5口的电压高出Voc0.7V而启动了泄放回路，造成芯片栓锁而损坏芯片；OSC1、外接振荡电阻R3，其取值决定向外输出编码脉冲的振荡频率，R一般为430k佟470k伲舜κ褂470k伲蝗14脚TE为发射使能端，低电平有效，当其为高电平时。所有发射信号均被挂起，本电路长接低电平，当按键有效时，PT2262~IR通过圈脚Dout不断地输出其串行编码串。对于每组编码都自动连发四次，编码器用不同的占空比及组合表示不同的状态。
（2）无线音频转发器工作原理

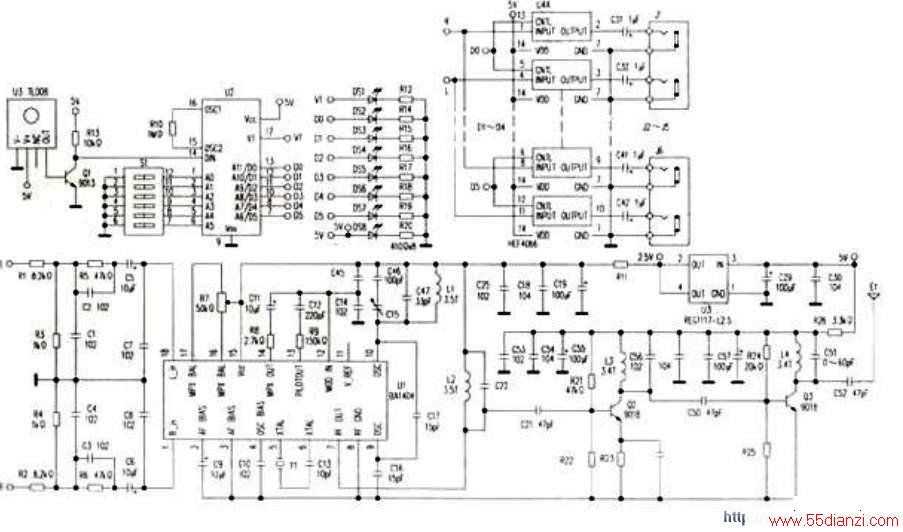

电路如下图所示。本无线音频转发器的红外接收解码由PT2272-L6一L6及其外围元件组成。接收芯片PT2272一××的数据输出方式根据其后缀不同而不同，后缀为M是暂存型，后缀为L是互锁型，其数据输出通道数有4、6两种，PT2272-L6是6通道互锁型红外遥控。接收芯片。
一体化红外接收头TL008④脚输出PT2262-IR发射的编码信号的反码。PT2272-L6在接收端圈14脚Din加了一级反向前置放大，以保证输入的信号幅度足够大且波形相位正确。PT2272-L6的地址设置与遥控器相同，只有接收到的地址编码与所配遥控器地址一致时，PT2272-L6才会动作；PT2262一IR每次至少发射4组字码，PT2272一L6只有在连续两次检测到相同的地址码加数据码时才会把数据码中的“1”对应的输出通道置为高电平，同时圈17脚VT端同步为高电平，DS1发光，表示接收的码位正确。解码成功。设遥控器发射D0通道信息。则在PT2272-L6的D0输出高电平并锁存下来维持高电平状态，驱动。DS2发光。表示当前D0通道起作用，同时因HEF4066模拟开关A、B的控制端为高电平，A和B分别接通，选中音源输入端1的立体声信号，其余模拟开关的控制端为低电平呈高阻状态关闭。PT2272一L6的6位自锁功能确保在任何一个时刻，有且只有一个音源输入端被使能选通。其余截止。
选中的音源经信号分压和预加重网络后，送入由单片立体声调制发射集成电路BA1404和高频功放电路组成的射频发射器，对各种立体声音源加以处理后调制发射出去，由立体声FM收音机接收。BA1404内含多路转换器、导频振荡器、RF电路等，外围电路简单，性能优异。C46、C47、和L1谐振决定BA1404的振荡频率，改变它们的值可改变无线发射频率；其余各级LC谐振需要调校到主振荡频率，此时发射功率最大，传送距离最远。Q2、03组成的高频功放用于提高发射距离。
不接此电路，即能满足在10米范围内使用，如需更大的发射功率和更远的发射距离，则可以加上此电路，但是高频功放管工作时所产生噪音会引入电路造成系统信噪比下降。三片HEF4066共个模拟开关，两个模拟开关构成一个音源的左右声道输入选择，共六组，与PT2272一L6的输出端口数目相同。
