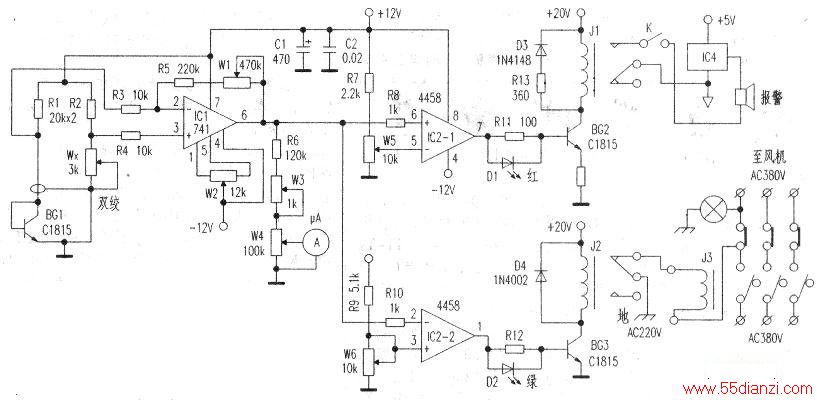

此电路如下图所示，图中，R1、R2、Wx和BG1组成一个温度电桥，BC1由硅三极管接成二极管做成温度传感器。
放大了的温度信号由IC1的⑥脚分别加至IC2-1组成的温度报警器和IC2-2以组成的温度控制器。在温度控制器中，W6为温度控制点设置电位器。在该装置中设置点为80℃，当温度高于80℃时，由运算放大器构成的比较器输出高电平，使晶体管BG3 (C1815)导通，带动一次继电器J2 (JQX-13F)，则中间继电器J3断开，风机断电停止工作，其中D2作为工作状态指示器。当温度低于80qc时，情况正好相反，风机开始工作。
W5为温度报警点设置电位器．D2为指示器，其IC4为报警声集成电路。
另外IC1的输出可由微安表指示，W3、W4为表头校准电位器，如果接人数字表头则显示更为直接。
电路调试方法：首先短接IC1的两输入端，调整W2使放大器输出为0V，指示表头应显示为0℃。置传感器头于冰槽中，调Wx使显示为0℃，再置传感器头于80qc的恒温缸中，调Wl使显示为80℃，可用标准水银温度计校准。其中Wx和负载电位器W1应反复调节，为了调试方便，可先断开+20V电源使输出部分不工作。
