安全实用的家用电器漏电保护插座电路

　　有些家用电器如电风扇、洗衣机等的电源插头应采用三脚插头，其中间接线柱是连接家用电器的外壳，一旦家用电器外壳漏电，其漏电流可通过三孔插座的中间脚人地，从而起到保安作用。由于早期建造的民用住宅都没有设置专用接地线，三孔插座的中间脚都悬空不接，所以这种三孔插座的中间接地脚等于虚设，无任何保安作用。这里针对这种住房设计了一种漏电保护插座，它把三孔插座的中孔接线柱利用起来，只要家用电器外壳一带电，插座就自动切断电器的电源，起到安全保护作用。
　　
　　家用电器漏电保护插座的电路见下图所示，555时基电路A2接成单稳态工作模式，平时因触发端②脚处于高电平，A2为复位状态，③脚输出低电平，继电器K不动作，其常闭触点K一1、K一2闭合，接通家用电器的电源。当家用电器的外壳与相线相碰即发生带电现象，其漏电流就通过三孔插座X的中孔并经及Rl、光耦合器A1的①、②脚及VD5与零线构成回路，此电流使A1的内藏发光二极管通电发光，内藏光敏晶体管导通呈低电阻，所以A1的⑤脚即A2的②脚为低电子，555时基电路置位，③脚输出高电平，继电器K得电吸合，其常闭接点K一1、K一2打开，家用电器的电源即被切断，同时发光管LED点亮发光表示家用电器有漏电现象。家用电器电源被切断后，流经光耦合器A1的电流也随之消失，A1的⑤脚恢复高电平，此时电源经R：向电容c3充电，使A2的⑥脚电位不断升高，约经lmin后，⑥脚电位上升到电源电压的2／3，暂态结束，A2复位，③脚恢复低电平，继电器K释放，接点K一1、K一2复位，家用电器电源又被接通。若此时家用电器漏电现象排除或漏电电器的插头已拨去，插座X即能恢复正常供电。若仍有漏电现象，电源将再次被切断。

　　
　　本漏电保护插座经实测，当家用电器外壳有200k?的漏电阻，本保护插座就能可靠动作，即动作切断电流不大于220／(200+只1)＝o．73mA，远小于国家对漏电保安器10mA动作电流的要求，所以说该电路是安全可靠的。
　　

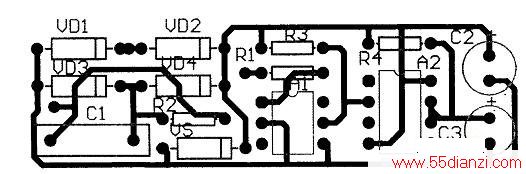

　　C1要求采用CBB一400V型聚丙烯电容器，K采用JRX一13F、DCl2V小型电磁继电器，其他元器件无特殊要求。安装时，应将整个电子线路装入一个大小合适的塑料盒内，并注意电源线相零线的位置不可搞错，相零线接错了就不起保安作用。本家用电器漏电保护插座电路线路板图如下图所示。
