这款延迟式电子熔丝，是参考延迟保险丝的原理设计的，它能避免电动机、彩电等在开机瞬间产生大电流冲击时的误动作。
工作原理

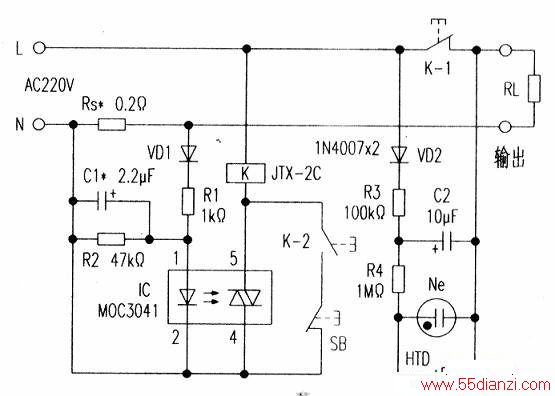

延迟式电子熔丝电路如附图，它由熔丝可“熔断”声光报警两部分组成。负载RL工作正常时，取样电阻RS两端压降很小，不足以使光耦合器lC工作，交流继电器K也不工作，其常闭触点K-1处于闭合状态，220V交流市电经RS、K-1向负载RL供电。因某种原因导致负载电流增大时，RS上的压降增大，经VD1整流后使光耦合器IC输入级发光二极管发光．lC输出级光敏可控硅受光后导通，继电器K获220V交流电压后吸合，其触点状态发生转换，K-1切断负载RL供电，并启动“熔断”声光报警电路工作；与此同时，K-2闭合，使继电器K自锁。在负载过流故障排除后，需按一下常闭按钮SB．将供电回路瞬间断开使继电器K释放，负载才能恢复供电。
在电子熔丝“熔断”时，由于K-1断开，报警电路经RS、RL获220V交流电压。经VD2整流、R3限流、C2滤波后得到300V以上的直流电压。由于压电陶瓷蜂鸣片HTD具有一定的极间电容，所以300V以上直流高压经R4向HTD充电，当HTD所充电压达到氖灯Ne的启辉电压（通常为70~100V）时，Ne导通放电并发光，迅速泄放HTD上的电荷。而后HTD再次被充电、放电，如此形成振荡，使氖灯Ne闪烁发光，HTD产生呜叫声。
当供电回路出现瞬时大电流（如彩电或感性负载开机）时，由于R1、C1充电延时作用．lC内发光管电压不能立即达到开启电压而不发光，暂短的冲击大电流过后，C1会通过R2放电达到平衡电压，不致使电子熔丝“熔断”。只有连续大电流对C1充电，方能使光耦合器lC输入电压升高而导通，使继电器K吸合动作。
元件选用及制作
RS可用多股大功率电炉丝并联制得，其阻值由限流需要决定，当RS为0.2Ω左右时，额定“熔断”电流在10A左右。lC选用MOC3041等较大功率的光耦可控硅，以便直接驱动继电器oK选用线圈额定电压为220V交流继电器，触点容量可根据负载选择，亦可通过继电器推动触点容量更大的交流接触器o Ne可用试电笔中的氖灯，HTD最好使用带助音腔的品种，其余元件无特殊要求。
全部元件安装完毕并检查无误后，可进行调试，调试主要是C1容量，既要保证负载过流时继电器K动作，又要使瞬间大电流正常通过即可。
