安全实用的触摸式家庭防盗报警器

　　使用这款触摸式家庭防盗报警器时，将报警器的触摸电极接到金属门锁上。当盗贼企图打开门锁时，报警器立即发出“嘟、嘟、嘟”的叫声。
　　
　　一、工作原理
　　

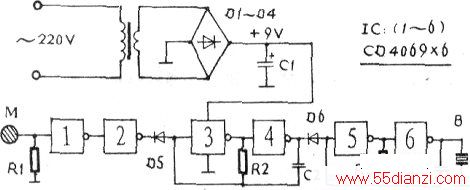

　　220V交流电经变压器降压，D1一D4整流，C1滤波，获得+9V直流电压。，六反相器CD4069的门1和门2组成触摸检测电路，门3和门4组成超低频振荡器，门5和门6组成音频振荡器。当门锁未被盗贼触及时，门1输入端经Rl接地，置为低电平，门2输出低电平，经D5箝位，使后续振荡电路不工作。当盗贼企图开锁而触及门锁时，触摸电极M被盗贼感应的杂散电磁信号置为高电平，门1输出低电平，门2输出高电平，D5受反偏截止，后续振荡电路工作，推动压电陶瓷片B发出断续的音频叫音。家人开门锁时，本电路也会发出“嘟、嘟、嘟”的叫声，但只要音量适中，不致让人听着不舒服。此外，本电路还可以转为触摸式电子门铃使用。
　　
　　二、元件选择
　　
　　IC为CD4069．D1一D6为1N4002．R1= 10MΩ．  R2=2n．R3= 56Ω，C1=220μF，C2=0.22μF，C3=0.01μF。
