简单可靠的恒流充电电路

　　以往介绍的恒流充电器电路复杂或功能单一，而这款恒流充电器使用非常方便。对电池的充电电压可适用1.2V—24V任何可充电池，充电电流可以从20mA～1000mA连续调节。充电电流自始至终都非常稳定。
　　

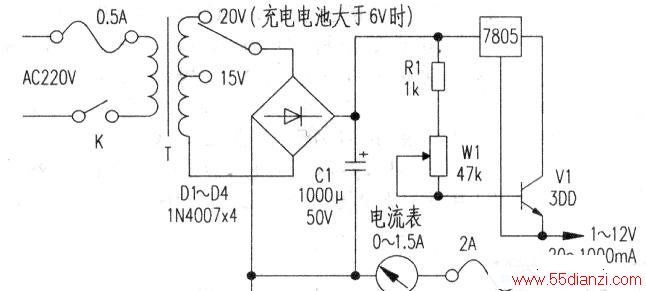

　　充电器原理比较简单，其电路如下图所示。稳压器工作在悬浮状态，与三极管C、E间形成一固定恒流。改变三极管基极电流大小可控制恒流值（即7805的负载电流）或负载（电池多少、内阻）发生变化时，稳压器7805便改变自身压差来保证流过三极管C、E的电流保持不变，即也稳定了充电电流。

　　电路中采用7805是为了提高效率，变压器次级采用抽头是为了在进行低压充电时降低功耗。
　　
　　电路装好后唯一要调整的是电阻R1，可根据三极管V1的放大能力改变其大小。调整时将电压选在15V俭置，将输出端短路，电流表放在1A挡，电位器阻值调到零，更换电阻R1使电流表读数为最大需要值（如1A）即可。
　　
　　为了平稳调节输出电流，电位器Wl宜采用体积大一点的，并且最好采用线绕线性型。另外，在进行低电压大电流充电时，稳压器和三极管发热较大，所以这两个器件要加一块较大的铝板散热，也可将它们装在机壳背后，这样散热效果也十分好。三极管选功率大一些和热稳性好一些的，如黑白电视机行管即可。如无电流表可用万用表代替。
　　
　　如用于高电压(25V)输入充24V的电池时，考虑到7805可承受的极限电压，输出端千万不能短路。
　　
　　如在充电器前加装一个10小时左右的长延时控制器就成了一个价廉物美的定时、恒流充电器。
