简单可靠安全的自动合闸装置

　　此装置主要功能是：当外线停电后，来电时，按设定时间延时启动电动开关自动合闸。完成无人职守自动合闸送电；检修停电和事故停电，自合电路不工作，只有外线停电才起作用；可以手动关闭和投入。特点是简单可靠。成本低，易安装。

　　一、工作原理
　　

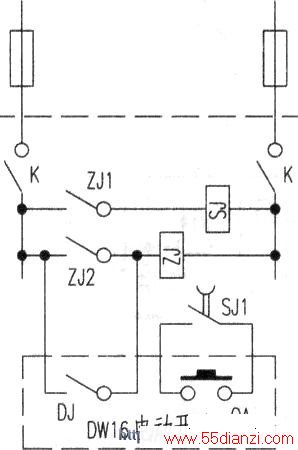

　　见接线图，电源与原电动开关用同一电源。

　　来自进线刀开关下端，来电后。电源经中间继电器（ZJ）的常闭触头（ZJ1）给时间继电器（SJ）供电，sJ得电吸合。经延时10—60秒后时间继电器的延时闭合常开触头（SJ1）闭合，因此触头与电动开关的启动按钮并联，故启动了电动执行器，使电动开关闭合，完成自动送电的。

　　在电动开关闭合的同时。它的备用常开继电触头（DJ）也同时闭合。电源经此触点给中间继电器（ZJ）给电吸合，同时它的常闭触头Z儿断开。时间继电器SJ断电跳开，触点SJ1也断开。完成合闸过程。

　　因中间继电器自保持触头的吸合（zJ2）使时间继电器处在断开状态。电动开关断开也不会自动合闸。使内线停电送电都不影响工作。只有外线停电后，全部回到初始状态，来电后就会按设定的时间自动合闸送电。

　　二、基本材料
　　
　　K是自动手动转换开关，用一般的小型5A双刀开关或钮子开关。时间继电器用JS7-2A类似的都行。中间继电器用CJ10—5A就够了。大一点也行，三件材料先安装在适当的板上。按原理图连好接线，加个接线端子，好和配电柜连接。组装好以后，在配电柜的适合位置固定好。

　　就可以和配电柜连接了。图中虚线内是原配电柜启动按钮（QA）和电动开关上的联动备用常开触头（DJ），上侧的熔断器是原配电柜的二次保险，电源从保险接出。但必须是从进线刀开关下侧接出的。此例是按使用DW16自动断路器设计的。

　　其他电动开关都可以参照此原理。

　　三、注意事项
　　
　　1.安装调试时断开负荷，用进线刀开关做模拟停电送电试运行。调好延时时间，多台配电柜和多回路可适当错开合闸时间，以防同时合闸形成浪涌电流冲击设备。

　　2.当遇停电时，一定要看清停电原因，是外线停电可不必处理，来电时会自动合闸，是内线停电。就要弄清是人为停电还是事故停电。处理完善后手动合闸。

　　3.内线检修需要停电时。可将自动手动开关切换到手动位置（关断），不必考虑自合装置的影响，按正常程序操作。此装置可以用到任何电动开关上。二次储能启动开关需要简单改造一下才行。
