随着航空电子产品复杂性日益提高，对硬件设计的可靠性、安全性等级，提出了新的设计需求。航空电子产品硬件功能的增加，也必然导致硬件复杂程度的不断增加，同时对元器件的选型、各种模块电路的可靠性、环境适应性设计也提出了新要求。而离散量信号电路作为航空电子电路的基本组成部分，已从传统较复杂的硬件电路逐步改进为简单、可靠的硬件电路，并在电路设计中，根据实际使用要求增加了过流保护功能电路，使离散量信号的设计电路更加简单、可靠、安全。
目前航空电子产品离散量信号处理电路均为典型电路，采用分立器件较多，个别器件在环境温度下存在电平不一致现象，由于电路的容差设计不影响产品的性能指标。根据Rockwell Collins公司研制的AFDC(Autopilot Flight Director Computer)资料手册。为实现高可靠性、安全性的电路设计，在满足硬件性能指标的前提下，尽量使电路实现简单，以提高产品的硬件可靠性指标。
基于上述需求，提出了一种简单、可靠、容差能力高的离散量信号电路设计，该电路功能实现简单易行，即满足硬件性能指标，又满足系统的实际使用要求。
1 典型离散量信号电路实现
典型的离散量处理电路示意框图如图1所示，图1中离散量输入电路各级电路使用独立器件较多，限幅电路在环境温度下，一致性较差。在系统交联复杂且离散量处理路数增加时，硬件电路设计占用板面大，集成度较低。
2 离散量输入信号电路设计和实现
通过对典型离散量处理电路的优化设计，结合国外电子产品的设计思路，提出了一种简单、可靠、容差能力高的离散量信号电路。该型电路不仅优化了电路设计，而且实现原理简单，可靠性高，响应速度快等特点，电路功能框图如图2所示。
2．1 电路原理实现
2．1．1 地／开离散量输入信号
地／开离散量输入信号设计原理如图3所示，该电路利用巧妙的电阻分压网络实现电平转换，并结合后级缓冲处理电路施密特触发器的电路特性，使该电路在克服电阻温度特性变化大的同时，实现更加简单，且提高了电路的容差能力。
2．1．2 28 V／开离散量输入信号
28 V／开离散量输入信号设计原理如图4所示，该电路同样利用电阻分压网络实现电平转换，原理实现与地／开离散量输入信号相似，不同之处为电阻分压网络比例值。
1)施密特触发器的高电平触发门限为：1．2V≤VT+≤1．9V；
2)低电平触发门限为：0．5 V≤VT-≤1．2 V；

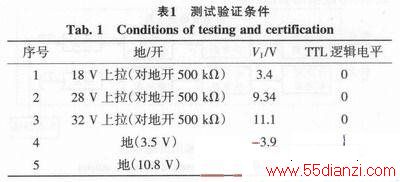

3)表2中“开”状态的电平转换电压为3．4 V≤VI≤11．1 V，满足高电平触发门限。“地”状态假设3．5 V≤GND(V)≤10．8 V，仿真计算电压范围为-3．9 V≤VI≤0．48 V，满足低电平触发门限。
4)输入嵌位电流计算：表2中的值为理论计算值，由于SNJ54HCT14J的输入嵌位电路作用，V1的实际嵌位电压VIK：-0．5 V≤VIK≤+5．5 V，当承受最大正向电压VIMAX=5．5 V时，最大正向输入电流为IIK=(VI-VIK)／R40+R41=(32-5．5)／(100+15)=0．23 mA，当承受最大负向电压VIMAX=-0．5 V时，最大反向输入电流为IIK=(VI-VIK)／R42=(-0．5-(-5．5))／150=0．1 mA，均满足芯片使用要求。
2．2．2 28 V／开离散量输入分析计算

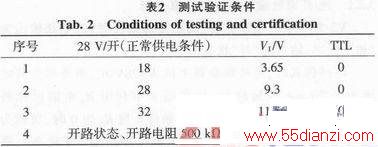

图4电路实现的功能及使用的芯片与地／开离散量输入信号相同，根据电路在实际应用环境下的使用情况，提出并计算出测试验证条件见表2，由于与地／开离散量输入使用的芯片相同，因此数据参数也完全一致，主要结合表2中的“开路”状态，对出现负值电压的情况下，是否满足实际使用。
根据芯片的数据手册，当VI电压出现VI>VCC或VI<0的情况时，SNJ54HCT14J芯片内部设有Input clamp current(输入嵌位电流限制)，即具有IIK(VI<0 or VI>VCC)的保护电路，手册规定Input clamp current≤±20 mA。
表2中的负值电压为理论计算值，由于芯片本身的嵌位电路作用，VI的实际嵌位电压VIK：-0．5 V≤VIK≤+5．5 V，当承受最大正向电压VIMAX=5．5 V时，最大正向输入电流为IIK=(32-5．5)／100=0．265 mA，当承受最大负向电压VIMAX=-0．5 V时，最大反向输入电流为IIK=(-0．5-(-15))／130=0．112 mA，均满足芯片使用要求。
3 离散量输出信号电路设计和实现
针对典型离散量输出电路的输出特性，并结合实际使用情况，对地／开离散量输出信号进行简化设计，并增加了过流保护功能，当负载过大或出现短路时，离散量输出会自动关闭输出，起到保护作用。该项功能可以有效地降低产品的故障率，并提高系统的安全性，同时也大大降低了产品的维护成本，功能框图如图5所示。
3．1 电路原理实现
3．1．1 地／开离散量输出信号

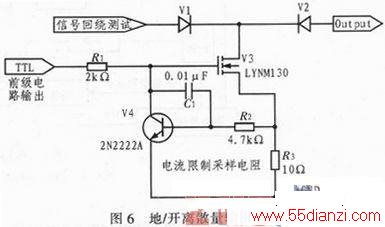

地／开离散量输出信号原理实现如图6所示，该型电路在原理架构及器件选用上完全不同于以往典型电路，简化设计的同时增加了过流保护电路，当负载电流过大或短路时，利用R3采样电阻、V4三极管组合电路自动关闭离散量输出，过流门限值可通过调整R3电阻大小来设置，图示中电路将过流门限设定为70 mA。
3．2 电路仿真分析
3．2．1 地／开离散量输出电路仿真分析
V3为NMOS场效应管，满足导通条件时，该电路输出为“地”，反之，输出为“开”状态。

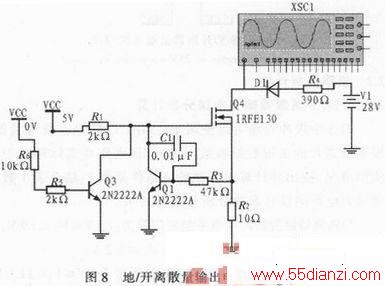

电路仿真时，将外部负载上拉为+28VDC，当外部负载电流大于70 mA或短路时，仿真图8中利用R4电阻模拟外部负载，来保证测试验证的极限条件。当R4为0时，负载为短路状态，此时过流保护电路关断NMOS管(开状态)，通过示波器监测电压输出范围为：26 V≤V开≤28 V；当外部负载正常工作时，输出地电压10 mV≤V地≤500 mV。电路仿真结果与预期设计结果一致，保证了电路的安全性。
在芯片选型上，当负载对地短路时，V3瞬间承受的功率较大，因此应充分进行降额设计，以满足电路在实际使用中的无故障保护功能特性。
3．2．2 28 V／开离散量输出电路仿真分析

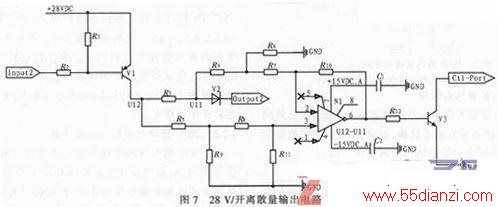

图7中差分电路的传递函数：Uo=UI2-UI1，按最大过流保护电流(70 mA)计算UI2-UI1=10x0．07=0．7 V，实际仿真电路见图9。仿真结果表明，实际仿真中图7中V3作为开关管的饱和导通电压为：UI2-UI1≥0．7 V，满足理论设计要求。
