简单可靠的多路红外遥控开关

　　本遥控开关工作可靠、调试简单，可实现九路控制。用以对各种家用电器和需要多路控制的装置进行遥控。整个电路由发射和接收两部分组成。
　　
　　发射电路
　　

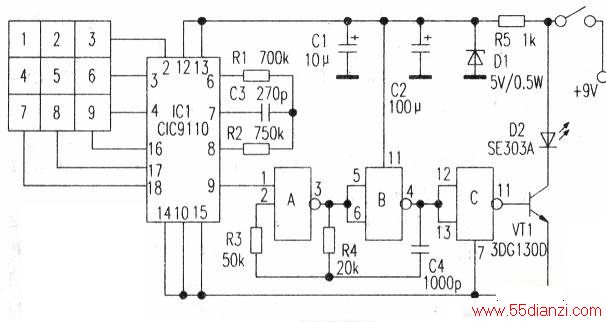

　　如下图所示，编码由一块脉冲式电话号码拨号集成电路CIC9110完成。当按下“1—9”任一键时，专用脉冲发生器由其⑨脚输出对应的高电平脉冲，其速度可达20个／秒。这些脉冲直接送至A的①脚，控制由A、B门组成的门控振荡器，其振荡频率约为38kHz，再经C门缓冲推动VT1，由红外发光管向外发射已调制过的红外脉冲信号。

　　
　　接收电路
　　

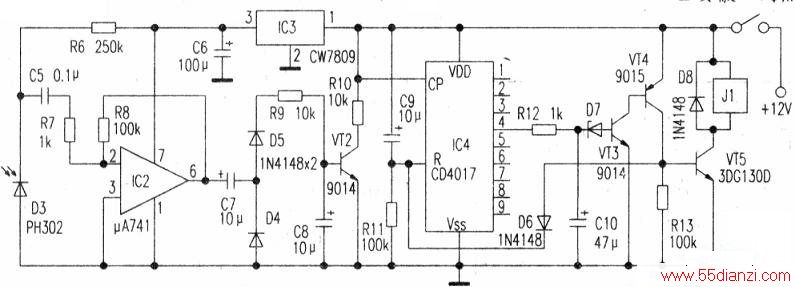

　　如下图所示（只画出一路控制电路），接通电源，D3将接收到的红外脉冲转变为微弱电信号，经运放IC2放大后，由其⑥脚输出原编码信号，D5、D4及R、C构成脉动整流电路．IC2是完成多路控制的主要器件。下面举例说明。

　　
　　当D3接收到4个脉冲时，VT2饱和导通4次，其集电极向IC4的CP端输入4个计数脉冲(IC4为一十进制计数／脉冲分配器)，此时经IC4计数及译码后，其④端恒高，经R12、CIO短延时，稳压管D7被击穿，VT3、VT4，导通，高电平经D6加至IC4的R端，使其复位，同时VT5瞬间导通。在导通瞬间，VT5为J1绕组提供一电流而使其触点吸合，通过J1触点接通被控负载的电源。J1为新型双稳记忆自锁继电器，其触点可依靠内部机械保持锁定状态而无需电源。当再次按动发射机4号键时，接收机又重复上述工作过程，J1触点释放。值得注意的是，虽然IC4的①。③端也输出高电平(约50mV)，但由于R12、Cl0的延时作用，不足以使稳压管击穿，故会使1、2、3路动作，而只有某端恒高时才能触发后面的电路，这就是本遥控器的关键所在。
　　
　　元件选择
　　
　　电路中的3DG130D、9014、9015等三极管，其β值大于100均可使用；D7为2V/0.5W齐纳二极管；电容除标明为电解电容者外均用瓷片电容；电阻为1/16W的金属膜电阻器；J1选用国产新型ZS-OIF自锁继电器。其余元件无特殊要求。
