一种简单可靠的固态继电器控制方法

　　SSR是一种电子继电器。与普通的电磁继电器相比较，SSR具有无机械噪声、无打火、无抖动和回跳、电磁干扰小、开关速度快（SSR的开关时间一般小于200μs，远远优于传统的电磁继电器）、体积小、寿命长等优点，因此，它的应用范围越来越广，比如在微机测控领域，SSR现在已经被广泛采用。下面提供一种AT89C2051单片机控制固态继电器的简单可靠的方法，供参考。
　　
　　SSR的控制电压一般在直流3V一32V之间，输入的控制电流一般在20mA—300mA之间，因此，不能用单片机的I/O口线直接控制，必须设计SSR和单片机的接口电路。
　　

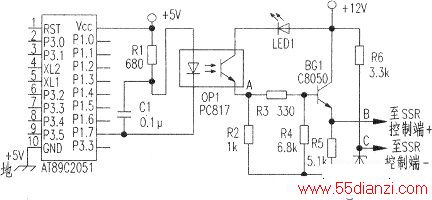

　　附图为SSR控制电路。AT89C2051的P1.7口作为SSR控制信号源，驱动光耦OP1。当执行语句SETB P1.7时，P1.7输出高电平，OP1的输出三极管截止，LED1不亮，A点电平经R2下拉至地，BG1截止，B点电平经R5下拉至地，C点电平约为3.3V，此时，相当于给SSR控制端加上了一个低的反向电压，SSR输出端为断开状态。反之，当执行语句CLR P1.7时，P1.7输出低电平，OP1的输出三极管导通，LEDI点亮，A点电平被拉高到10V左右，经R3、R4分压，BG1获得正向偏压，由截止转向导通，B点电平被上拉至11.4V左右，C点电平不变，仍为3.3V左右，此时，相当于给SSR控制端加上了11.4-3.3=8.IV左右的正向控制电压，SSR输出端为接通状态。
　　
　　从上面的分析可知，当关断§SR时，我们不仅撤去了SSR的正向控制电压，而且给它加上了一个低的反向电压，这就大大提高了SSR的抗干扰性能，避免了SSR受干扰误导通的情况。当然，该反向电压不可过大，一般应在5v以下。
　　
　　图中，LED1为SSR的工作状态指示。当SSR导通时，LED1点亮，否则，LED1熄灭。这对于调试电路是有帮助的。当然，LED1也可以去掉不用。R3是BG1的基极限流电阻，改变R3的阻值，可以改变BG1的输出电流。因此，应根据SSR输入控制电流的不同，选择R3的阻值。另外，OP1的输入端并接0.1μF的电容，是为了抑制高频干扰对OP1输入端的影响。
　　
　　本文提供的单片机控制SSR的方法，特别适合于强干扰的环境中使用。
