构思巧妙的夜间自动降音电话铃

构思巧妙的夜间自动降音电话铃

点击数:7921 次   录入时间:03-04 11:37:01   整理:http://www.55dianzi.com   小家电-保健

  这个电路好在于白天它可以发出正常的振铃声音,到了夜晚,它会自动减低振铃音量。

  一、电路原理

  电路图见下图。电路由振铃电压整流、滤波、电话振铃信号发生器、光控发声器组成。每当来电话时,振铃电压驱动整流电路,音频振荡器工作,由光控发声器根据环境光线的强弱发出来电话振铃声音;在白天,光敏电阻阻值很小,发声器发出最大音量;到了晚间,光敏电阻阻值变大,音量减弱;在夜晚,环境完全黑暗,光控发声器音量最弱。电路中加入了交流电压门限电路,可以自动地阻隔电话声音信号,所以无需任何开关和人为操作,实现了夜间自动减弱电话振铃的目的。使用时只要将它并连在电话线路上,在将原来的电话铃声切断即可。

  二、制作要点

  整机采用印刷电路板制作,体积小巧紧凑,可以装入一种电话线转换盒中。发声器采用带共鸣箱的压电陶瓷片,直径为35mm即可。通过调整电阻R4的阻值大小,可以调整音频振荡器的频率,使之与带共鸣箱的压电陶瓷片的固有频率谐振,可以获得最大的音量。光敏电阻Rg安装在机盒内,在顶部的位置上应开一小孔,以保证光敏电阻获得外界光线的照射;光敏电阻的型号不限,一般亮阻在lkΩ左右,暗阻在1MΩ左右,即可使用。调整光敏电阻前面的透光孔的大小,可以改变声音转变的环境光线强度。

  三、电路分析

  1.电话振铃信号发生器

  这部分电路,由集成电路4069组成的音频振荡器构成。为了发出间歇的铃声,电路由2组不同频率的脉冲振荡器组成。其中l组振荡器为音频振荡器,频率为2000~4000Hz;另1组振荡器为间歇振荡信号发生器,频率为5~15Hz。工作时,用间歇振荡信号控制音频振荡器,就产生了间断的铃声效果。音频振荡器的频率由R4和C2的大小决定,间歇振荡信号的频率由R2和Cl大小决定。间歇振荡信号由二极管D5输出到音频振荡器的输入端。间歇音频信号产生的原理是这样的,当间歇振荡信号输出为高电平时,二极管D5正向导通,音频振荡器的输入端受到高电平控制,振荡停止,不输出音频信号;当间歇振荡信号输出为低电平时,二极管D5反向截止,音频振荡器不受影响,产生音频信号,驱动压电陶瓷片发声器输出声音。如果间歇振荡器每秒钟振荡8次,电话振铃电压每次维持1秒钟,一次电话铃声就发出8个间断的响声。

  2.电话声音信号自动阻隔电路

  一般电话机都带有联动开关,当摘下听筒通话时,内部的开关自动将振铃电路关闭,以免振铃电路影响正常通话。为了简化设计,方便用户使用,本电路不设任何开关,常接在电话线路上。它是如何解决通话时,并联接在电话线路上的电话铃电路不干扰电话的工作呢?电路采用了二极管具有导通电压来实现这一目标。我们知道,一个硅二极管的正向导通电压为0.7V,一个发光二极管的正向导通电压为1.8V左右;分析电路的振铃电压整流电路,电路中串联接入了一个LED,这样,加上全波整流电路中的二极管,共有2只硅二极管和1只LED,正向导通电压为3.2V。

  电话通话时,其中的声音电压分量一般在3V以下;为保险起见,电源电路中又串联了一支普通二极管,使得振铃电路的导通电压值在3V以上。这样,在通话时,对于声音信号来说,电路相当于开路,不会影响通话质量,也不会影响电话线传输的数据信号。电路中的LED还兼有振铃时灯光提醒的功能。

  3.振铃音量的调整

  夜间最小铃声的调整光控发声器是由一个串联在压电陶瓷片电路中的光敏电阻起作用的。一般光敏电阻在全黑环境中的阻值高达几兆欧以上,这会导致在夜间振铃音量消失,达不到提醒目的。所以在光敏电阻上并联了一个几百千欧的电阻。调整这个电阻的大小就可以调整夜间振铃的最小音量。电话铃声的大小与环境的光线强弱有关,周围光线越亮,声音越大,光线越弱,声音越小。实践表明,居室的安静程度与居室的光线紧密相关。当居室光线变弱的时候,一般也较为安静;所以电话铃声小一些也能够听见;而当夜晚,居室全黑的时候,环境也最安静,这时的铃声自动降至最小。

  白天最大铃声的调整用压电陶瓷片发出铃声,其优点是省电;缺点是声音比较小。电路的直流电源电压约为10V,振荡器可产生峰值10V的方波脉冲信号,其中的交流分量为5V。为了提高声音的驱动电压,电路采用了反相电路,由l组非门组成,这样,就在压电陶瓷片上的交流电压为10V,输出功率可以增大4倍。不过,提高音量的关键还不仅是加大输出电压,主要是通过改变振铃声音的频率,使之与压电陶瓷片发声器的固有频率谐振,来获得最、大音量。压电陶瓷片发声器是由装在一个共鸣箱内的压电陶瓷片组成,由陶瓷片自身特性和共鸣箱自身特性所决定,有一个固有谐振频率,当外加在它上面的驱动信号的频率与之固有谐振频率相同时,发出的声音音量最大。所以要使音频振荡器产生的驱动信号频率与发声器谐振。方法是用一个470k的电位器取代电路的R4,然后外加一个9V直流电源,使电路工作;连续调整电位器的电阻阻值,铃声的频率就会改变,声音大小也会随之变化;到了某一频率,发出的铃声声音最大,就是谐振频率。关闭电路,用欧姆表测量出此时的电阻阻值,例如是220k,用一个220k的固定电阻接入电路中,就可获得最大音量。

  4.振铃电压的整流电路分析

  电话的振铃电压为90V左右的交流电压,频率约为20Hz,每次振铃持续时间为1秒钟,间断4秒钟。整流电路采用桥式全波整流,由串联在电话线路的隔直流电容器C3从电话线路中引进交流信号,整流后经过RC滤波电路、稳压电路,得到10V直流电压作为整机的电源。电源电路中串联有2个电阻R6和R7。在最初的设计中,没有使用这2个电阻。通过实验发现,如果在整流电路中不使用电阻,就会产生一个问题,那就是振铃的音量较小。在调试中使用一组6V电池供电,振铃可发出响亮声音;而用振铃电压通过整流,在电源电路及滤波电路中不使用电阻,所得到的直流电压用电表测量高达9V,但音量反而小且沙哑。电压高音量反而小,这个奇怪的现象至今得不到合理的解释。后来,偶然在滤波电路中串联了一个lkΩ的电阻,音量立刻变大。

  不论其中的原理如何,结论是,在设计用电容隔直流或者降压的整流电路中,都应该串联一个电阻,以保证电源电压的稳定。

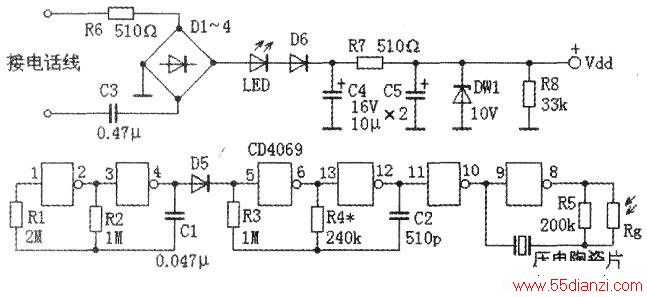

夜间自动降音电话铃原理图
