这款吊灯控制器的特点是无须改动原照明线路，只用原墙壁开关利用其闭合次数就可以控制吊灯呈八种照明状态，可根据需要选择使用。

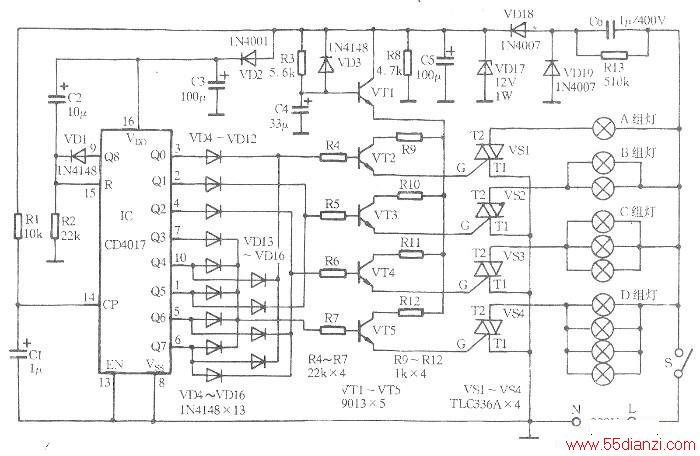

工作原理：电路如下图所示。C6、VD17～18、C5等组成电容降压式半波整流稳压电路，为控制电路提供12V直流工作电压。本电路核心器件是一块十进制计数/脉冲分配器CD4017，其CP端通过Rl、Cl抗干扰网络接至电源正端。每闭合一次开关S时，电源电位突变所产生的正脉冲加至IC的CP端，使IC计数一次，输出端高电平也就位移一次。如连续断、通开关S，则IC输出端Q0～Q8也依次输出高电平，通过驱动三极管触发相应的双向可控硅导通，从而使吊灯点亮的灯泡数量由1只到8只之间循环改变，呈八种亮灯状态。
首次闭合开关S时，IC的CP端获得第一个正脉冲，同时，C2、R2微分电路产生的正脉冲加在IC的R端，由于R端具优先权，故IC处于复位状态，仅Q0端输出高电平，其余输出端均为低电平。通过VD4、R4使VT2饱和导通，触发可控硅Vs1，导通，A组灯点亮。
A组灯只接一只灯泡，此时吊灯亮度最小。当关断开关S后，A组灯熄灭，C5上的电荷通过R8快速泄放掉，为下一次工作作好准备。由于IC的VDD端接有储能电容C3，所以在开关S断开后仍可以维持IC短时间工作，并保持原有状态不变。VD2是隔离二极管，其作用是防止C3向电源端放电。此时C3为IC供电，并通过IC、VD4、R4、VT2、vs等元件放电，两端电压逐渐下降。而C2也随之放电，两端电压跟随C3同步下降，约经2秒后，C2、C3两端电压下降至VDD/2。在这段时间内如果再次闭合开关S，则C3两端电压迅速回升到VDD，IC的CP端也得到第二个正脉冲。同时，C2、R2微分电路产生的尖锋正脉冲加至IC的R端，但由于C2仍充有大于VDD/2的电压，故作用于R端的尖脉冲幅度小于VDD/2，不足以使IC复位。于是IC计数，Ql输出高电平，经VD5、R5使VT3饱和导通，触发VS2导通，B组灯点亮，吊灯点亮的灯泡数量为2只。
同理，断开S后再第三次闭合时，Q2输出高电平，VT4饱和导通，触发VS3导通，C组灯点亮，吊灯点亮的灯泡数量为3只。依此类推，断开S后再第八次闭合，Q7输出为高电平，通过二极管或门阵列中的VD11、VD12、VD16使三极管VT5、VT4、VT2导通，触发可控硅VS4、VS3、VS1导通，D、C、A组灯同时点亮，吊灯点亮的灯泡总数为8只，呈最亮状态。当断开S后再第九次闭合，Q8输出高电平，通过VD1使IC复位，电路又将重复上述过程。
如果在断开S后，时间超过2秒再闭合S，则IC复位，不论原来是处于何种状态，都将恢复到Q0为高电平，A组灯点亮。这是因为在断开S后，当时间超过了2秒，C2、C3两端电压已下降到小于VDD/2，此时闭合S，C2、R2微分电路产生的尖脉冲幅度将大于VDD/2加至IC的R端，使IC复位。开关S断开与闭合的间隔时间长短主要由C3、R4～R7的数值决定，按图中所标的数值约在2秒。需说明一点是，当电路状态转换至两组灯同时点亮、也即是IC输出端Q4～Q6的某一端为高电平时，如断开开关S，因此时C3放电时间常数减小，故间隔时间也相应缩短，约1秒，但对正常使用没有影响。如需改变间隔时间，只要适当调整C3的容量或R4～R7的阻值即可。
电路中，VT1、R3、C4、VD3等组成短暂延时电路，延时时间仅零点几秒，作用是消除电路在状态转换时灯泡产生的闪亮现象。因为在断开开关S后，IC由C3供电，在短暂时间仍正常工作，且原状态不变，因此在IC还处于工作状态时闭合开关S，则加在CP端的计数脉冲略微滞后于电源，这样就导致电路前一状态的灯泡先点亮，但很快又在计数脉冲作用下熄灭，因而产生了灯泡闪亮的现象。在驱动三极管电源端加接上述延时电路即可解决。
制作：电路所用元器件均为通用件、无特殊要求，按图中所标参数选取即可。CD4017要选用正品，安装时最好用IC插座。双向可控硅也可以根据实际选用其它型号的，安装时注意引脚排列，另外，R9～R12也要适当作些调整。因C6提供电流有限，R9～R12不能调整过小，如实在达不到要求，那只有将C6容量增大。

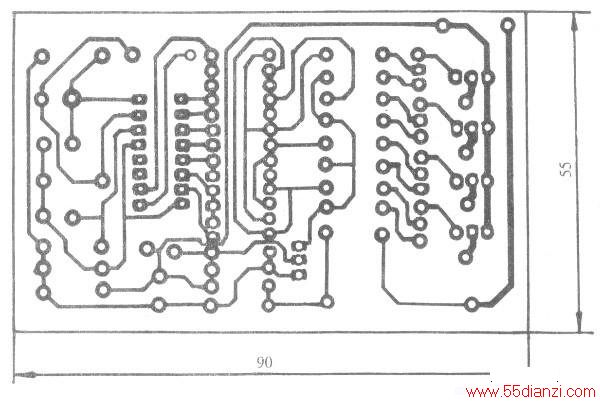

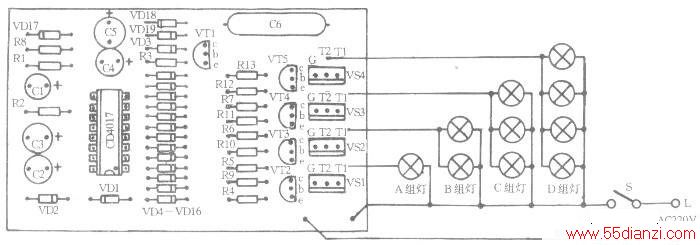

上图、下图分别是元件布局图和1:1印制板图。元器件焊装无误后，将其装入塑料名片盒或其它适当大小的塑料盒中，并引出6根不同颜色的绝缘软导线。然后按图2所示将吊灯灯泡连接好，再固定在灯座内即可。只要选用的元器件质量可靠，焊装无误，此控制器无需调试即能正常工作。如果吊灯只有6只灯泡，可取消VT5、VS4、VD11～12、VD16、R7等元件，将VD1正极与IC⑨脚连接的铜箔切断，并用细导线连接IC的⑥脚和VD1正极。
因电路板有多处与市电相连接，初学者在制作时一定要注意安全。
