电网停电时忘记拔下电热器具插头,恢复供电后又无人值守,因此引发的火灾事故已屡见不鲜。

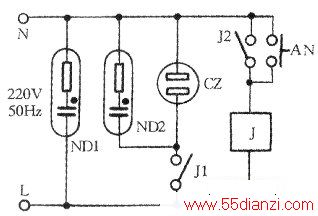

为此设计了电网停电时电器自动断电;恢复供电后电器不得电,手动后电器方得电工作的安全火插座。电路如附图所示。图中CZ为家用电器插座,J为继电器,绿色氖灯ND1为电网有电指示,红色氖灯ND2为电器得电指示。
电网送电后,ND1点亮,Jl、J2常开触点断开,CZ不得电,继电器J不工作。按动按钮AN后,J吸合使Jl、J2闭合,J2使J自保,Jl向CZ送电,ND2点亮指示插座有电。电网停电后,J失磁使Jl、J2断开,CZ与电网脱离,即使电网恢复供电也必须人工按动AN后CZ方才得电,从而保证了用电安全。
电路元件易购,且无特殊要求,J可选线圈电压为220V、50Hz继电器,触点电流按用电器需要选择,如选JTX-2C,其触点电流为7.5A,指示氖灯可选成品220V指示灯。CZ选普通电源插座,按钮AN选自复式即可。
整个电路装在一小绝缘盒中,电路安装无误即可正常工作。
本插座可用于电炉、电烤箱、电熨斗等电热器具也可用于其它电气设备的安全管理。
