声控电动窗帘机不需配置发射装置，仅通过击掌声就可以控制窗帘的开启与收拢。它电路结构简单，性能稳定可靠，安装容易，操作简便，很适合于家庭、宾馆、旅社等场所使用。
工作原理

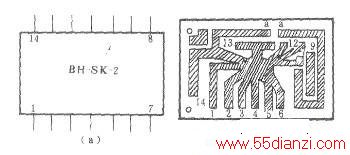

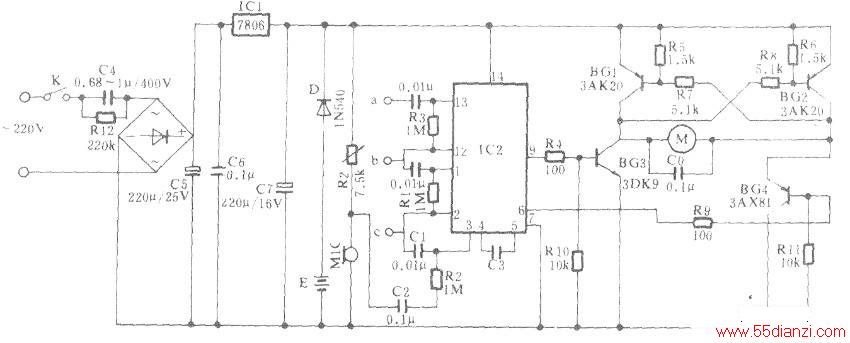

声控电动窗帘机的电原理如下图所示。它主要由传声器MIC、声控触发电路IC2、电机驱动电路和直流可逆电机等构成。传声器MIC是声电转换元件，它将声信号转换为电信号，以控制IC2触发电路的输出状态。触发灵敏度可通过IC2外围电路进行三种选择，如图1所示(a、b、c)。IC2是一种专用声控电路，它有14只管脚，两种封装形式，其中一种为扁平封装，如右图(a)所示：一种为墨封装，如右图(b)所示。aa为电源去耦用，使用时若不加电容，应将aa连在一起。各管脚功能为，14脚接VDD，7脚接Vss，6、9脚为输出，3脚为输入，8、10、11脚为空脚，1、2和12、13为两级反向放大器输入端，4、5脚间接选频电容。该芯片内部由放大、延时、整形、选频、触发和驱动等部分构成，输出有三种状态；接收一次控制信号，输出状态就改变一次．所以，当被控执行机构为电动机时，可使电动机状态依次变为正转、停止、反转，停止。当需要拉开窗帘时，拍一次手，拍手声被驻极体传声器MIC接收后变为音频信号，并经C2耦合给IC2，该信号经IC2放大后，由9脚和⑨脚输出电流，使三极管BG3与BG2导通．BG1与BG4截止，电流从+6V电源经BG2到电动机正端，再从电动机负端经BG3到地形成回路。电动机正转，窗帘打开。当窗帘行进到尽头时，再拍一次手，IC2(9)脚和6脚均为高阻态，所以BG3和BG4均截止，电机停转。当需要拉拢窗帘时，拍一次手，IC2(6)脚和(9)脚吸入电流，三极管BG4和BG1导通，BG2和BG3截止，电流从+6V电源经BG1到电动机负端，再从电动机正端经BG4形成回路，电动机反转，窗帘拉拢。再拍一次手，IC2(9)脚和(6)脚又恢复为高阻态，BG3和BG4均截止，电动机停转，至此控制窗帘开启与拉扰的一个过程结束。如此反复，便可用击掌声随意控制窗帘的开启与拉拢。
本电路电源采用阻容降压式电路，将220伏市电降压后，经桥堆整流，电容C平滑滤波、78L06稳压，为电路提供6伏左右的稳定直流电压。为防止偶尔停电，还采用了6伏蓄电池作备用电源。
元件选用与安装
传声器MIC可选用CN一15E型驻极体电容传声器或其它型号直流阻抗为1kΩ的电容传声器。安装时应使传声器的感应信号面面向声源，并调整电位器R2使MIC两端电压在3—SV左右。IC2选用SK-2型专用声控电路（扁平封装形式）．BG3可选用中功率开关管，如3DK9等，要求p>80，穿透电流要小．BG4用3AX81，要求β≥50,BG1、BG2选用PNP型锗开关管，如3AK20等，要求两管参数尽量一致。M选用驱动电压6V左右的可逆直流电动机。电阻R5和R6，R7和R8，要用数字万用表严格挑选，使阻值相等。R12用功耗为iw的金属膜电阻。整流电路可用QL型05A的桥堆。IC1用稳压值为6V的集成电路，如I，M7806，AN7806等．因电源采用阻容降压电路，故C4应选用耐压不低于400V的双极性电容。c5耐压为25V,C7耐压为16V。E选用标称电压为6V的微型蓄电池。
印制板及电动窗帘的机械部分，可根据自己的爱好和实际情况自行设计。电路部分只要元器件焊接无误，装好后不需调试，即可正常工作。
