采用单片双极型集成电路(RY180)制作的光带式模拟温度计

采用单片双极型集成电路(RY180)制作的光带式模拟温度计

点击数:7530 次   录入时间:03-04 11:58:30   整理:http://www.55dianzi.com   小家电-保健

    本文介绍两种采用单片双极型集成电路(RY180)制作的光带式模拟温度计。这种温度计的特点是:既有类似于常用玻璃柱式温度计直观性强的优点,又具有数字显示式温度计明亮清晰、远视容易的特点。它是由光点结构组成光带长度来表示温度值,显示温度范围容易自由设定。

    RY180集成电路采用双列直插式18脚塑封。其主要参数为:电源电压范围为10--18V:输入电压(VIN)范围为o~6V;基准输入电压范围(VR+-VR-)为0~6V:静态耗电流约5mA:各输入端电流1IN≤1μA:输出驱动(吸入)电流约lOmA:光点平滑过渡时的基准电压(VR+-VR-)≤1V:工作温度范围TA为-25℃~+85℃存放温度范围TS为-40℃~+125℃。RY180引脚符号参见下图。

RY180引脚符号

其中,①脚GND为电源地;②脚VB为LED亮度调节控制端,改变外加电压就可控制LED光点亮度(电流);③脚VR+是外加基准电压正端;16脚VR是外加基准电压负端,基准电压就是该二端电位之差VR=VR+-VR-:4脚Dl至15脚D12是12个LED光点光带驱动输出端,OC形式输出,以4个为一组共分为3组,内部由12个比较电路和逻辑矩阵电路来管理,各个输出状态分别表示输入电压VIN在基准Vt-VR中所处的位置;17脚VIN是被测电压输入端,输入电压进入内部12个比较电路同相输入,去和12等分基准电压相比较;18脚VCC为电源正端。

    1.24点光带温度计制作

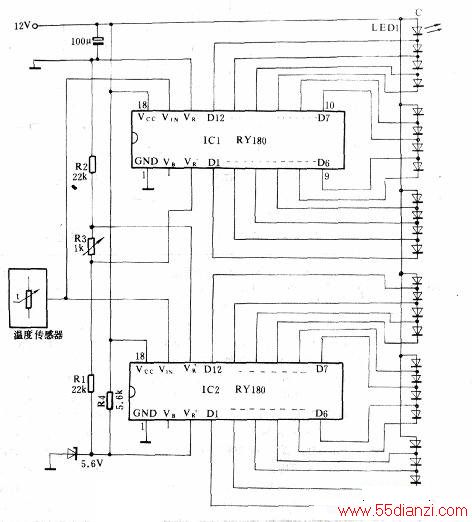

    图l是用两块RY180构成的24点光带温度计电路。其中温度传感器可用PTR或NTR热敏电阻,也可用集成温度传感器,如AD590、LM35z、LM334M或LM3352等。基准电压由稳压二极管产生的5.6V供给,经Rl和R2分压成二等份分别供给两块RY180作为各自的基准VR电压。R3的作用是在VIN输入电压变化过程中,使IC1最高位Dl所连的LED发光到IC2的最低位D12所在LED发光的过渡平滑。在要求显示精度严格的应用场合,应当调整R3;在要求不那么严格的应用场合,可以省略R3(短路即可)。LED1是最低位光点.LED24是最高位光点。光带起始于LEDl直到LED24,随VIN电压升高而变长。

    光带长度表示VIN电压大小。要使光带长度表示温度高低,就要把温度通过热敏传感器变换成VIN电压。在测量温度范围内,若VIN起点不是零而是某一电压值VIN.L,应当把IC1的VR端用电阻分压设定为VIN.L电压值。这样,LED1对应的就是VIN=VIN.L对应的温度。I,ED24对应IC2的VR+端电压不变,光带全范围对应的VIN电压就是VIN,L至IC2的VR+端电位。

    2.60点光带温度计的制作

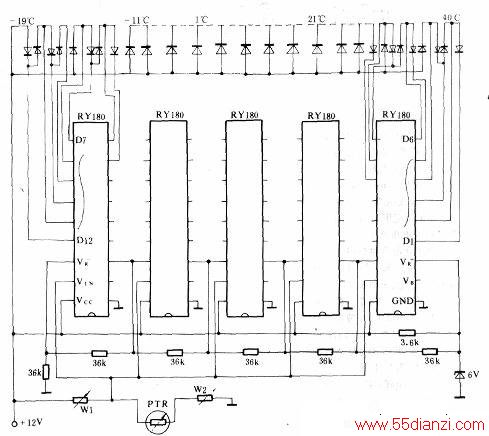

用五块RY180构成60点光带模拟温度计电路

    上图是用五块RY180构成60点光带模拟温度计电路。PTR热敏电阻为传感器。总基准电压设为6V,由6V稳压二极管产生。六只36kΩ等值电阻把总基准电压平均分成六等份,每只RY180获得1V基准电压,测量起点也是1V电压。因此,输入电压VIN可测范围是1~6V,对应测量温度范围可设为-19℃至40℃。W1用于校准测温高端,W2用于校准测温低端,两者要反复校准数次,其阻值要根据PTR阻值大小来适当选择,在测温范围使VIN在1-6V内变化即可。图中光带的LED参见上图方式连接。把60只LED按直线均匀分布依次密排,走线放在背后暗藏,就成为光带显示式的模拟温度计;
