可靠实用的电子熔丝电路

　　熔丝亦称保险丝，是电子仪器、家用电器及各类电子产品必须的过流熔断保护元件。本文介绍的电子熔丝电路具有电路简单，工作可靠、调试方便等特点。
　　
　　电路原理

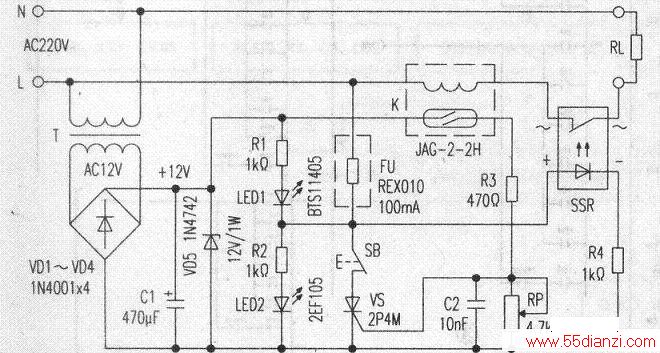

    原理电路如附图所示。电源变压器T、整流二极管VD1 -VD4、滤波电容C1和稳压二极管VD5，为电子熔丝电路提供+12V电源。当负载RL正常工作（无过流发生时），电流取样线圈L所通过的电流（即负载电流）不能使干簧管继电器K的常开触点闭合，此时+1V电源电流经自复位式保险丝FU、固态继电器SSR输入级及限流电阻R4构成回路，SSR输出级导通（闭合），220V交流市电经L、SSR输出级向负载RL供电，电子熔丝电路不动作。一旦因某种外部或RL自身原因，负载电流超过正常允许值时，线圈L产生的磁力增加，使干簧管K触点吸合，+12V电源通过K触点和R3、RP分压，使直流可控硅VS被触发导通，一方面将固态继电器SSR输入级短路，其输出级关断（释放），负载RL失电停止工作，即电子熔丝“熔断”，起到负载过流保护作用；另一方面VS导通后，过大的电流使自复位式保险丝FU的内阻从数欧变为无穷大（绝缘体），禁止电流通过。此时VS经R1、LED1获维持导通电压。电路中．LED1采用红色频闪发光二极管，作“熔断”指示灯，LED2为普通绿色发光二极管，作负载正常工作指示灯。
　　
　　当负载过流导致电子熔丝“熔断”后，由于直流可控硅vs的自锁特性，使“熔断”保护状态一直持续。在排除负载过流故障后，要解除保护状态，可按动一下“更换保险”常闭按钮开关SB．使VS瞬间开路或将主电源开路一次，电子保险才能恢复正常，使负载RL重新工作。
　　
　　元件选择及制作

    K可选用JAG-2系列干簧管继电器，只使用干簧管不使用线圈，线圈L在干簧管上用高强度漆包线自绕，其线径和匝数根据负载电流而定，具体数据可参考附表。FU选用REX系列自复位式保险丝REX010，其触发电流为200mA，保持电流为100mA。
　　
　　LED1采用红色频闪发光二极管BTS11405。固态继电器SSR输出电流根据负载电流选取，应留有余量，如负载电流为5A，可选用8A-10A的SSR等。其它元件按附图标示，无特殊要求。
　　
　　RP为动作灵敏度调节电位器，调节原则是负载RL正常工作时电子熔丝电路不动作(LED2亮）．负载RL过流时“熔断”（LED1频闪发光）即可。
