腋臭治疗仪的制作

    医学研究表明，腋臭是一种菌体霉变的产物。臭氧有火菌、除臭、防霉作用，用它治疗腋臭具有一定的效果。

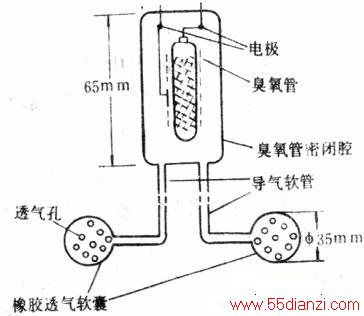

    上图为腋臭治疗仪的电原理图。IC1(M5232)组成电压检测、电池欠压自动关机电路，F3F4组成12kHz振荡器，受F1F2构成的低频振荡调制，调整RP可使工作间歇时间在0～20s连续可调。电池电压大干4.2V时，LED发亮．M5232的⑥脚输出低电平，振荡电路开始工作，并通过V2V3驱动臭氧发生电路。电池电压小于4.2V时，M5232的⑥输出高电平，振荡器停振并关闭臭氧发生电路，同时指示灯闪烁，提醒更换电池。下图为导气装置结构图。使用时将两只透气软囊夹于腋下即可，每晚·次，每次治疗30分钟。
