方便实用的开/关机电源插座

　　我们每次开启AV音响设备都要按下影碟机、前后级、电视机等一系列的电源开关，而且还需注意开启顺序。不注意开启顺序，对用电设备不利。关机时则相反，必须先开的要后关。针对这种情况，设计了这款电路，较好地解决了多种设备开／关机顺序问题。
　　

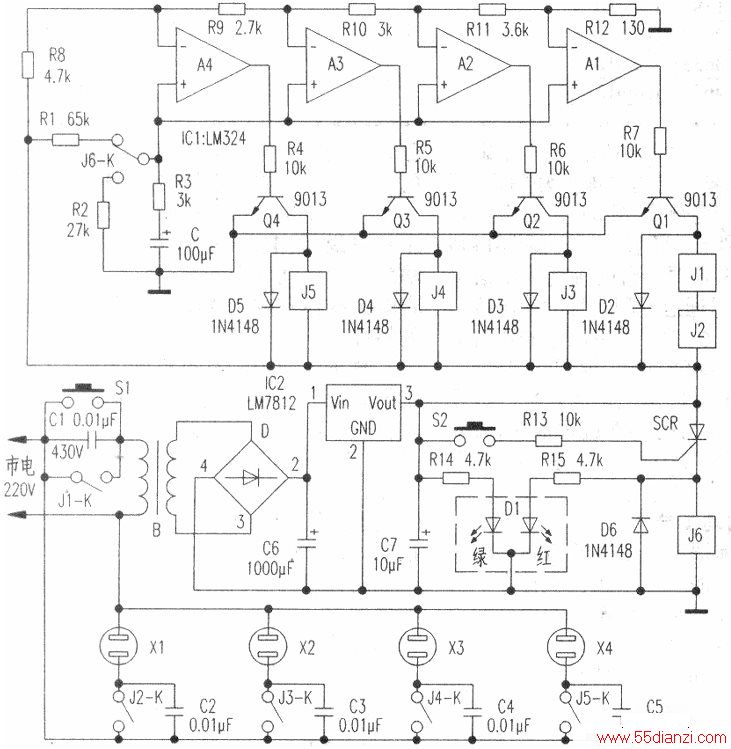

　　电路如图所示（图中开关处于关机结束状态）。
　　
　　开机：按下轻触开关S1，市电经B降压、D整流、C6滤波后，由IC2稳压输出12V的电源电压。电源通过R1、R3对C充电，随着Uc的不断上升，IC1中的A1—A4依次输出高电平，Q1—Q4顺序导通，J1得电使J1-K闭合并锁住S1，J2—J5先后动作顺序开启电源。关机：按下轻触开关S2，SCR导通，J6得电动作，C通过R2、R3放电，随着Ue的不断下降，A4—A1依次输出低电平，Q4—Q1顺序截止，J5 ~J1相继释放顺序关闭电源，B断电，IC2停止输出电压，J6断电复位，为下一次开机作好准备。
　　
　　IC1选用四运放LM324，IC2选用LM7812，D1选用三脚双色发光二极管，J1~J2选用6V小型继电器，J3—J6选用12V小型继电器，8用5VA/15V变压器。本装置可设置四路输出，当需要扩展输出时，只要再加入相应个数的比较器，然后略为调整R1、R2、R3与C的参数即可。
