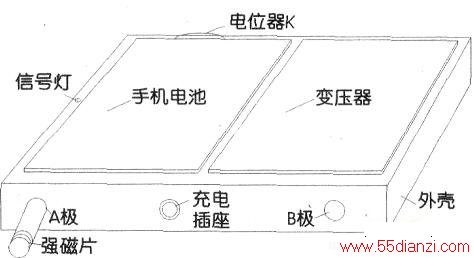

电磁脉冲治疗仪能疏通经络，改善血液循环，消除微循环障碍，具有活血化瘀、调结神经、消肿、镇静、降压、止痛等治疗作用。形状如香烟盒大小（如下图所示）．在手里使用相当方便。
一、工作原理

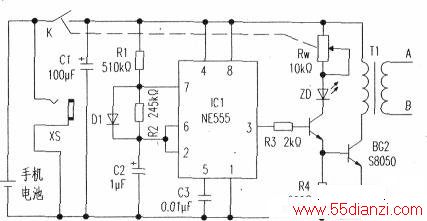

电路由～块时基集成块NE555和电阻、电容、变压器、三极管等元件组成，如下图所示。
时基NE555 (IC1)的②、⑥、⑦脚所接电阻R1、R2、C2组成无稳态多谐振器电路。合上开关K．当电压低于电源电压的1/3时，IC1内部比较器翻转，使触发器翻转，放电三极管关断，外接电容C2通过R1、R2开始充电。当电容C2两端的电压达到电源电压的2/3时，内部比较器再次翻转，IC1的③脚输出一个高电平脉冲，同时储存在C2的电压开始放电，电路中的三极管BC1.
BC2相继导通。发光二极管亮，变压器T1的初级绕组有电流通过，在变压器次级就相应感应出交变脉冲电压，在电路中的A.B两点输出。脉冲信号的强度由Kw电位器决定，脉冲频率由RC决定，当IC1③脚输出低电平时，三极管BC1、BC2截止，ZD发光二极管不亮，变压器也没有输出了，这样反复运作，就达到了电磁脉冲治疗仪的治病作用，再加上A极头上有四块强磁片叠加．磁场更强大，治病效果就更大。
二、制作和安装
用了一个普通电视天线电源盒，如下图．把内部的零件除变压器外全部拆除当变压器待用。首先把插孔处用簿绝缘板封粘好，在上面钻孔，安装上A极、B极、冲电插座、电位器、信号灯，在壳外粘上一块手机电池，把电路上的零件安装焊好在一块30mmx20mm万能接线板上。按电路图把所有零件焊接好，变压器反接在电路上，变压器的参数为220V～12V～1.5W正好适用。在A极处放上四块φ10x2mm高强度磁片，这样脉冲加强增加了治疔效果。
三、使用方法
把电磁脉冲治疗仪放在手上，右手的无名指或小指自然接触B极，用右手的大姆指把电位器的开关打开，看到信号灯亮，并有节奏的闪动，这时把治疗仪的A极放到左手合谷穴上，可能有轻微的针刺感。调整电位器使信号灯亮度增加，等合谷穴有较强的针刺感，相应的手指有节奏性的跳动感觉即可。每次三到五分钟，其他各个穴位都可以用。
信号灯有三种用途：～是电源指示；二是脉冲频率显示；三是脉冲强度显示。如电位器升到最大，信号灯亮度还是较低，说明手机电池电量不足，应充电了。
此治疗仪体积小、重量轻、易操作、可随身携带，想用即用，非常方便。
