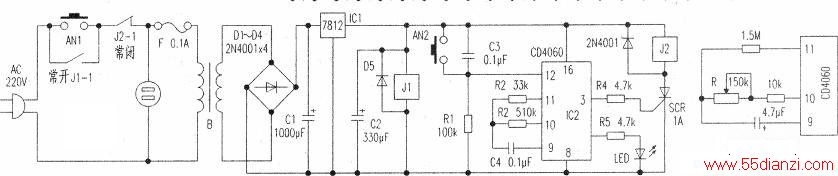

延时开关改进电路如下左图所示。使用时按下AN1,继电器儿得电,J1-1闭合(自锁),延时电路CD4060开始工作。延时时间到达后,使J2得电,J2-1断开,则J1失电,J1-l断开。就达到延时和断电的目的。附图的改进电路既可省电又可以保护延时开关。如果按下右图的定时参数,调节电位器R可使插座延时在15分钟至3小时之间。
本文关键字:开关 小改-小革,电子制作 - 小改-小革
