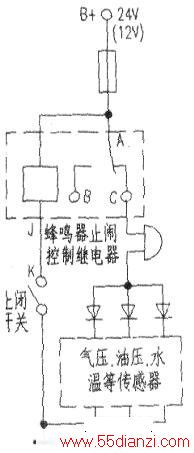

汽车都装有低气压、低油压、水温过高等故障报警器，报警方式都是通过仪表上的报警指示灯发光和通过蜂鸣器发声来报警。一旦车辆出现低气压、低油压、水温过高等问题时，蜂鸣器就会呜叫不已，直到排除故障或关断电源为止。蜂鸣器在来排除故障期间一直呜叫，令人心烦，因此不少大客车又在蜂鸣器报警电路中增加了蜂鸣器止闹电路，电路如下图所示。
图中电路虽然能够在蜂鸣器呜叫时随时关断蜂鸣器，达到止闸目的，但却给报警电路后来的正常工作带来隐患。
如果驾驶或维修人员在排除故障后，忘记台上止闹开关或者他人误断开止闹开关，就会出现需要报警时却不能报警的严重后果。

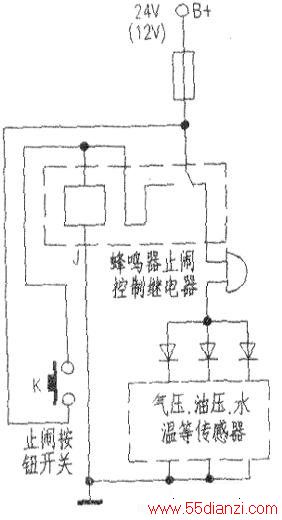

为避免此类问题的发生，我们在不增加元件的情况下，对报警蜂鸣器止闹电路作了改进，使其成为安全可靠的蜂鸣器止闹电路，电路见下图。
工作原理是：当车辆出现上述故障、蜂鸣器呜叫报警时，如需止闹，只需按一下止闹按钮开关K，控制继电器J褥电吸合，其触点转换位置使蜂鸣器停止鸣叫，同时实现自保，这时即使释放止闹按钮开关K，蜂鸣器电不会接通电源，因此不能发声。故障排除后只要关断一下全车电源，止闹控制电路就会恢复，蜂鸣器就会处于等待状态。车辆在行驶中只要不人为按压止闹按钮开关K，就不会发生意外。
