给VCP-N28K型VCD机加装立体声功放电路

给VCP-N28K型VCD机加装立体声功放电路

点击数:7133 次   录入时间:03-04 11:37:01   整理:http://www.55dianzi.com   小改-小革

  此机的功放电路采用“LM1894+LM1875”方案,该电路有以下特点:

  1.单独使用变压器,与VCD机完全分开,但同时使用一根电源插头线。

  2.VCD机的L、R音频输出插口同时作为功放的输入接口。

  3.使用单联音量电位器,每声道音量单独一开关,配合VCD机的L/R键,可使两声道信号混合或使功放两声道同时放大VCD机输出的单一声道信号;断开则左、右声道分开。此开关在教学和欣赏伴奏等方面尤其实用。

  5.功放电路接成电流负反馈直流功放,效果佳且易于制作。

  6.功放电路板、整流滤波板、变压器各自全都加以屏蔽,有效防止互相干扰。

  调节RP(RP)使放音高频损失最小且降噪效果明显即可。另外如果出现信号过强,则在信号输入端串人5—15kΩ的金属膜电阻即可解决。

  各旋钮、开关均安装于后面板。

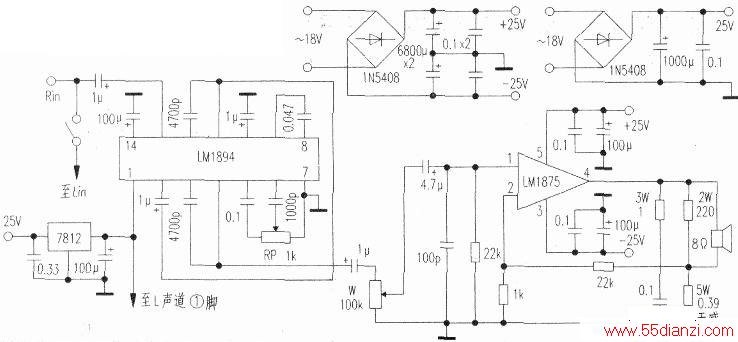

立体声功放电路
