由集成电路组成的触摸延时开关电路

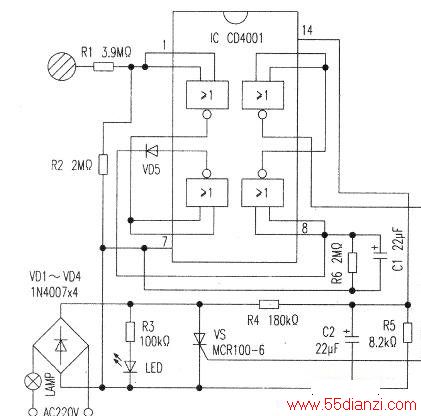

　　下图是一种由集成电路等元件组成的触摸延时开关电路。220V的市电经过电灯再接入延时开关电路，然后经二极管VDI—VD4桥式整流得到约200V的脉动直流电，这个脉动直流电经电阻R4和R5分压，以及电容C2的滤波在R5两端获得约8V的直流电压供集成电路IC使用。
　　
　　当人触摸不锈钢触摸片后，人体感应信号经电阻Rl和R2的分压加到IC的四个门中的其中一个门的并接输入端（由于CD4001是四2输入或非门，它的功能是“有1出0，全0出1”。当把它的两个输入端并接就相当于非门），反相后输出得到较为完整的信号电压，这个电压再经过第二个门后由二极管VD5隔离，加到第三个门的输入端，在电阻R6上得到平滑的直流电。这个直流电压经第三个门的反相再加到第四个门，最后由第四个门输出加到可控硅vs的触发端，使可控硅导通，这样电灯获得220V电压发亮。同时，电容C1两端电压经电阻R6放电，当电阻R6的电压降到非门的阈值电压以下后(约经过50s)，第四个门输出低电平，可控硅触发端电压为0，可控硅关断，电灯熄灭。这时电容C2重新获得8V电压，电路处于待触发状态。
　　
　　当灯不亮时，200V脉动直流电压经电阻R5降压后加到LED管上，使LED管亮。当灯亮时，原200V脉动电压变为0，LED管灭。
