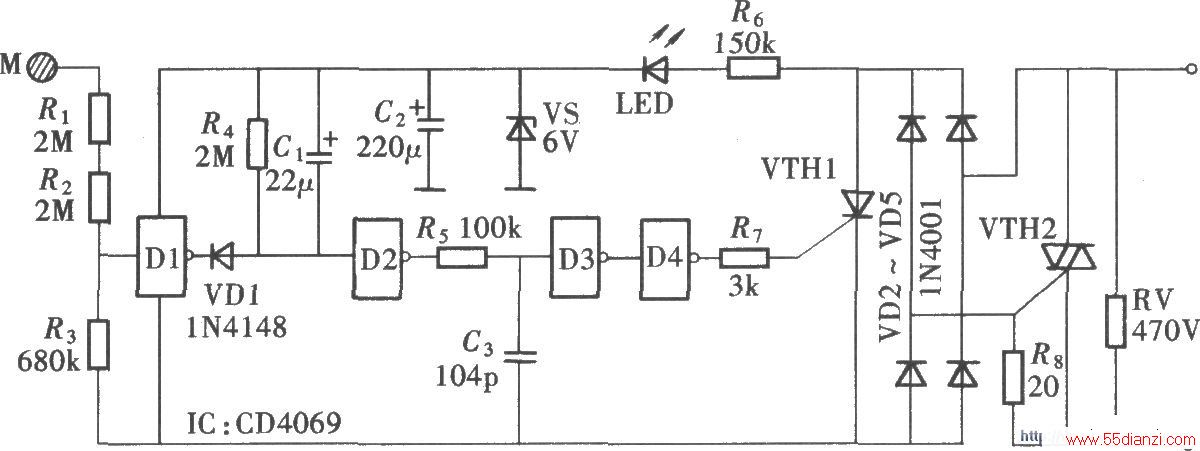

如图所示的触摸式排气扇延时开关仅用一只CD4069与晶闸管相配合共同组成，它结构简单，制作成本低，经济适用，电路组成如图所示。该电路结构十分简单，将CD4069中的四个反相器串联，中间加入R、C延时电路。将输入端通过高阻值电阻R1、R2连接触摸片M，以最后一级D4的输出端接至晶闸管的触发端。
本文关键字：开关 卫生间 排气扇 定时控制电路，电器控制 - 定时控制电路
