0/22kHz中频切换器提供的电路中，由于LNB电源采用电子开关切换，与继电器相比，具有开关速度快，无触点磨损等优点。但该电路中0/22kHz检测电路由于受接收机开关电源影响，会出现有时能转换。有时不能转换的现象。且抗干扰能力差，可靠性不高。为此对该电路进行改造，使0/22kHz检测电路可靠性大为提高，改造方法如下：
1．设计思路
采用常用的SL567单音检测与锁相环集成电路，它具有同步调幅锁定检波电路和功率输出电路。芯片的基本功能是在自偏置输入检波频带时能驱动一定负载。带宽中心频率与输出延时由四个外接元件确定。虽成本增加约3元，但对检测0/22kHz信号具有极高的灵敏度（最小可检测输入电压20mV）和极强的抗干扰性能（带外干扰无法从输出端输出）。
2．电路原理

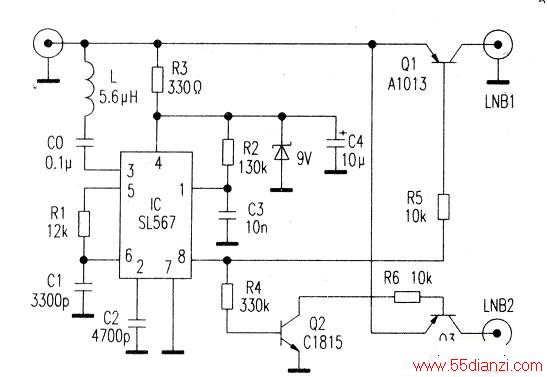

电路如上图示。当无22kHz信号输入时，IC⑧脚输出高电平，Q1截止，LNB1电源无输出；同时Q2、Q3饱和，输出LNB2电源。当有22kHz信号输入③脚时，由R1、C1产生的振荡频率被输入锁相，⑧脚输出低电平，此时Q1饱和，输出LNB1电源。同时Q2、Q3均截止，无LNB2电源输出，完成切换。
3．元件的选择
为避免950-2150MHz中频信号损失过大，电感L不能太小。C1、Rl决定振荡器中心频率，误差应尽量小，否则，振荡频率偏离22kHz太多，无法被输入的22kHz锁定，故⑧脚无低电平输出，也就不能完成切换。C2决定带宽，过大则带宽过窄，过小则频率带过宽，抗干扰能力下降。C3决定⑧脚输出信号延迟时间，不能过大，以免影响转换速度。
4．四输入中频转换器
该转换器利用0/22kHz信号和13V（垂直极化），18V（水平极化）来对四路信号进行切换。采用电视机用的波段转换开关LA7910进行译码如下图示。
