微风电扇修复记

　　一台微风电扇烧毁，根据以往维修经验把线圈重绕。拆开微风扇量得漆包线线径为φ0.06mm，线包匝数因为漆包线有粘连不方便计数，也因为不是变压器，感觉没必要知道准确的匝数，估量一下原来的漆包线大约有半个线框。由于家中没有同号的漆包线（最细只有中0.08mm漆包线），知道线径粗了线包的直流电阻会降低，于是就把线框全部绕满。经比较，原线包的直流电阻为3.5kΩ，新绕的线包电阻为1kΩ，线阻明显不够。上电运行大约十几分钟后线包发热严重。
　　
　　然而突发奇想，线阻小电流大，电扇会发热，如果限制了电扇的电流，发热问题不就解决了吗，当然，前提是限流后电扇仍能工作。
　　

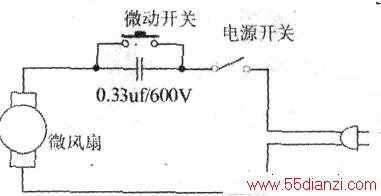

　　通过测试另一只完好电扇的工作电流为AC 21mA，重绕线包的工作电流为AC lOOmA。根据C=15x1的经验公式，选用了一只0.33μF/600V的CBB电容，串接在电路中起限流作用。实测工作电流为26mA，但随即发现，电扇不会启动。只有短接电容后电扇才能正常启动，启动之后电扇就能正常工作，长时间工作后温升也正常。但这启动过程有点像电感式臼光灯中启辉器的作用，没有了启辉器，这日光灯就不会亮。原来想设计一个自启动电路，想想太复杂，直接在电源开关后面装一个塑料盒，里面装上CBB电容和一个250V/1A的微动开关．每次打开电扇的电源后．按一下微动开关即可。至此，微风电扇又为我服务了。
