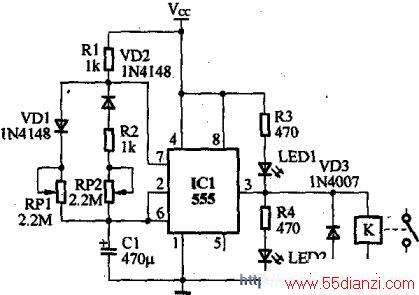

本电路可以实现开机上电延迟接通继电器，过一段时间后再自动切断继电器，实际上是一款有2个延时阶段的电路。电路通电后，C2开始充电，由于电容两端电压不能突变，在充电的开始瞬间可以看成短路，故VD4的正极相当于加载了VCC，因此VD4导通。同时C1两端为低电平，VD2截止，故555集成电路的2、6脚为高电平，555电路复位，输出端3脚输出低电平。随着C2不断充电，其两端电压增大，VD4．将在某时刻截止，555电路的2、6脚由于下拉电阻R3的作用变为低电平，故5.55电路置位，3脚输出高电平，K得电吸合，其常开触点接通，同时LED1点亮，指示负载已接通，第一阶段延迟结束。
由于此时C1两端电压并未充到能使VD2导通的电位，故第3脚仍维持高电平不变。随着C1两端电压不断升高，最终使VD2导通，阈值端6脚电位高于2／3Vcc，555电路复位，第二阶段延迟结束，3脚将保持低电平不变，直至关掉电源Vcc为止。延迟时间为：第一阶段延时时间=1.1×R2×C2，第二阶段延时时间=1.1×Rl×C1。
