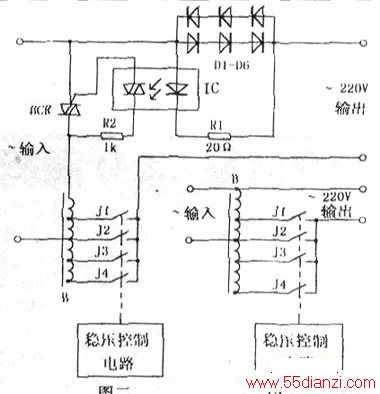

由于市电电压不稳,家用电冰箱常配备稳压器,原理简图如图一所示。由于稳压器中的自耦变压器常接于电源,所以,即使冰箱压缩机停止运行期间,其上亦消耗一定电能。本文介绍一个稳压器附加电路,当冰箱压缩机运转时,其稳压作用如常,但压缩机停止时,自耦变压器自动切断电源,达到节电目的。电路见图二,工作原理:Dt,D6为六只反向串联的二极管。冰箱压缩机工作时,DI—D6上的压降经限流电阻Rl使可控硅光电耦合器IC内的发光二极管发光,lC内藏控硅导通,触发功率双向可控硅BCR开通,将自耦变压器B揍人电源,稳压器进人工作状态。当温控器切断压缩机电源时,D1~D6上的压降消失,Ic内置发光管停止发光,光敏可控硅及BCR相继截止,B与电源断开,不再耗电。
元件选用与制作:Dl—D6可选用1N5408等硅二极管,要求电流大于3A,耐压800V以上。Ic可用Moc3020、MOC302l、Moc3041等光耦可控硅,BCR可用电流10A左右,耐压800V以上的双向可控硅,如BT137,BT138等。制作时,将D1~D6真接串焊于线路中,BCR焊于变压器抽头处.IC安装于机内稳压电路板的空余处,一般不用调试即可正常工作。
本装置司样适用于其它间歇工作电路中的稳压器。
