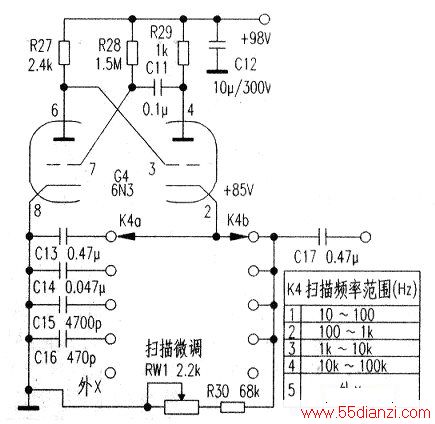

打开示波器两侧板,找到“扫描范围”开关，在它上面有四只并排的电容器，它们的数值分别为0.47μF、0.047μF、4700pF和470pF，它们的一端分别接在“扫描范围”开关的 10Hz、1kHz、lOkHz固定触点上，另一端均接到地线端，其中0.47μF的电容器个儿最大、最长，它接在10Hz开关触点和地线端之间，见附图。
从理论上讲，只要找一只4.7μF、100V的无极电容器把0.47μF的电容器换下来，即可达到设想的目的。但不想改动原来的元件，就找来两只各自为10μF50V的电容按图串联接成5μF的无极性电容，并焊接到原0.47μF的电容上就成了。当然，这时的最低扫描频率不是准确的1Hz，而是比1Hz略小一些，扫描周期则比1秒多一些，光点移动的速度也会更慢一些，实验效果也将会更明显一些。
经这样一改，实验时可明显地见到光点以较慢的速度从左端（方格的最左线）向右移动（不成光条）到右端（方格最右线）后，迅速返回到左端；当调节扫描微调旋钮时，光点移动的速度加快，光点移动变成一条亮线，圆满地实现了实验目的。
