廉价实用的胆石双系统功放

　　此款胆、石双系统功放，可以用于家庭影院多声道环绕声放大器，也可用于欣赏高保真音乐，还可以胆、石分别单独使用，制作成本低廉，具有很高的性价比和实用性。　　
　　
　　一、胆、石功放机的选择

    由于所打造的是小型客厅（仅17平方米）的听音环境，所以功放机的功率不宜过大，如果选大了，过分追求爆棚效果，不仅加大了功放机成本和音箱成本，而且音量开大了会产生声音反射，音效劣化，还会干扰左邻右舍。音量开小了功放机与音箱的性能发挥不出来，频响变窄，失真增大，总之花了钱还达不到预期的效果。于是胆、石机功放均由自己DIY，石机很方便地可以实现成的放大板。笔者在淘宝网上淘到一款物美价廉的成品功放板，全新的TA2020纯甲类6声道数字功放板，功率为6x25W(4Ω)。该功放板原用于韩国出品的大宇牌CD-298DVDS66型51声道的组合式音响，每套板仅售50元。
　　
　　该功放板经使用后感觉性能还不错，无需调整即可正常工作。标准供电为13.5V，继电器供电为5V1A，如果采用低内阻电源，音质更加优美，正好有闲置的旧电脑小型电源组派上用场，省了好多事。
　　

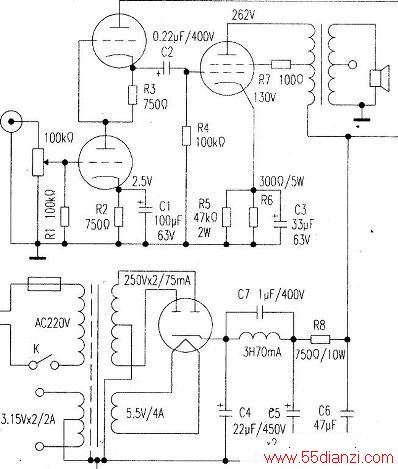

　　月旦机采用6N1管组成SRPP推6P1单端甲类超线性功率放大器，由于采用了甲类电路，丰富的偶次谐波使声音优美悦耳，胆昧浓郁。该电路简洁、用料少、易制作，电路原理如下图所示。输人级由双三级胆6N1组成的SRPP电压放大电路，该电路是常用的优秀电路之一，最大的特点是高频线性好动态范围大，失真系数小，音质清丽柔和。

　　
　　并能将输入的音频信号进行适当提升，使前级与后级达到最佳的匹配。
　　
　　功放级6P1采用单端甲类超线性放大，负载阻抗为5KΩ，输口变压器抽头接帘栅极，形成较深的负反馈，使功放级具备标准输出功率，又能实现各项电性能指标的改善。供电电压280V(262V-13V=249V)，6P1的屏压为249V，最大输出约4W。
　　
　　电源采用旧六灯电子管收音机电源变压器。滤波阻流圈用3H70mA，并联1μF(C7)威马电容，C4、c5用R1-FA电容，C6用飞利浦蓝六角电容。三个声道都是独立电路，各自有一套电源单独供电。该胆功放供电充沛，无信号时将耳朵贴到音箱也听不到一点噪音。
　　
　　本胆机系统只装3个声道前左、前右及中置，后环绕声道仍采用TA2020功放板的环绕电路与石机共享。图3为试验机（发稿时底盘尚未完工，两声道装一台，单声道一台）。6P1功率放大器技术成熟，输口功率也足。由于6P1胆管质优价低，笔者将功耗调得较大，屏极仍正常，虽然音量口有增大多少，但此时音质最好，在17平方米的客厅里音量电位器旋到9点位置，音量就足够大了。
　　
　　二、影音播放机的选择

    由于两套功放都是DIY的，需要音、视源具备DTS和AC-3的5.1以上环绕声输出播放机。经过筛选，笔者选用了杰科G4308蓝光3D多功能播放机，该机具有3D双路1080P高清视频，可播放左、右、上、下双路高清全支持，实现3D格式全解码，无论是快门式或者是偏光式3D电视机或投影机全支持。
　　
　　G4308播放机采用双光头技术，准确实现播放蓝光碟片时启动蓝光专用光头，播放其它碟片时自动启动DVD光头，这样有效地提高了机器的使用寿命。同时该机也具备了强悍的兼容能力和纠错能力，读碟迅速，通吃所有常用的视听碟片。另外G4308支持BD和DVD的全区码播放，实现播放无国界。再就是读片速度快，我曾购买过一台三星原装进口二手机，在读碟时口奇的慢，笔者以为是机器故障，就又买一台国产新机，但读碟还是慢得让人难以忍受。笔者认为蓝光机都一样，但G4308机就不一样，读片很快。
　　
　　该机对网络电影格式有着极强的解码能力．全解主流的网络电影格式，还支持蓝光原盘文件播放，可以尽情下载网络电影或直接在大屏幕上欣赏，该机还具备内置高速无线WIFI，能快速连接网络。
　　
　　G4308播放机具备非常丰富的接口，能满足居家视听设备的连接，例如数码输出的有光纤和同轴，模似的有YPBPR色差及AV端子。该机还备有HDM11.4高清接口。前、后还各有一个USB及LAN输入接口。最难得的是该机还具备了一组71模拟信号输出接口，71次世代音效至真还原震撼视听，该机支持DOLBYTUREHD，DTSHP双重顶级音效，完美匹配了7.1CH、DOLBYTRUEHD，可以为蓝光光碟提供DTS及AC-3最优环绕音效。为连接DIY多声道功放机提供有力的支持。当然播放CD的音质、音色、音场更不成问题，为此不再赘述。
　　
　　三、视频显示器的选择

    由于场所限制，不能使用投影机，只好利用家中现有的康佳55英寸液晶彩电。该彩电功能很多，但笔者希望彩电只需要各有多种3D解码、超高清及多种输入端口和价位适中的大屏幕显示器，其他功能让播放机去做，以免功能过多造成死机或故障，四、音箱、整体调试与使用音箱应选择小功率高灵敏度的，应尽可能选择有独立分频器的三分频音箱．这样可以将分频器的连接片分开，中、高音喇叭接胆机，低音喇叭接石机。如果手头没有三分频音箱，也可以用两对音箱}、F重叠使用。中置音箱可以自己动手改造，笔者将只旧中置木质箱拆除原喇叭，换上两只4英寸8Ω全频喇叭，分两路加装两只接线柱即可。
　　
　　音箱摆放应注意各音箱声音要重叠不断挡，否则就不能形成环绕包罔感。这项工作应细致。至于调整船机、石机的音量分配，凭自己的喜好。如看枪战片，胆、石机音量可以大些，看生活片需要音量小一些，胆机为主石机为辅。欣赏DTSCD6.1唱片昕人声时以胆机为主，听大型交响乐胆、石齐上。
　　
　　如果听20CD人声唱片即可单独用胆机左、右两个声道。
　　
　　器材全部到位后，仔细连接各信号线和音箱线，所有音箱接线应注意正负极，不能接错。再将碟机与电视相连接，通过电视将碟机设置在6声道、重低音。通过碟机没定好各音箱与聆听者位置距离，就可以试看试听了。值的一提的是，声音的设置较复杂，除了按影院标准正确安装外，中置、前左、前右、环绕的位置，音箱相应对称，环绕在后方位置也应对称。音量大小根据自己的喜好调整，例如炮弹爆炸后方的回音不能过大，否则就不真实。角度应反复多次调整，再就是低音箱，需要很耐心点点地移动，找到最佳点，点点地试。还有吸音、扩散处理，．处处耐心，反复试验，各点都有技巧，希望各位烧友在调试中慢慢地品位，乐在其中。
