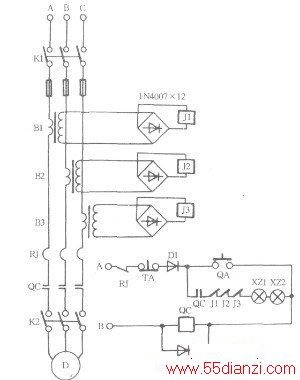

此电路工作原理见附图，合Kl刀闸、按起动按钮QA、电压经RJ常闭触点、停车按钮TA、Dl半波整流后，QC线圈带电主触点闭合，再合K2刀闸电机即投入运行。同时，在B1、B2、B3次级感应出6V以上的电压，经桥式整流后供给Jl、J2、J3使其常开触点闭合，松开QA时，因QC动合触点自锁，经Jl、J2、J3的常开触点使QC维持带电吸合，保证电机正常运行。当A相（或B相、C相）断相时，Bl的次级电压降到Jl的线圈电压不能吸合时（低于6伏），Jl的常开触点断开、QC线圈失压、电机退出运行。热继电器(RJ)是为电机过负荷而设计的一种保护，一般按电机功率配用。
元器件选用：Kl、K2三相阐刀，QC接触器应大于电机工作电流3倍以上配用。Kl是当保护电路有故障时切断电源以便于维修，K2是在起动电机时因电流较大，故不用QC主触头直接起动以保护QC触头不打火烧毛、延长QC使用寿命。B用12伏5w、初次级分上下格、绕制骨架有隔离层的小变压器，拆掉初级、保留次级，按电机功率大小，确定初级绕制线圈的线径大小和匝数。(10KW可用8平方毫米多股软铜芯线在骨架上绕2匝后浸1032绝缘漆，次级即可得到6伏以上的电压）。整流部分可用IN4001等作桥式整流，也可用1A的桥堆。J用JRX-13F12V小型继电器（6伏即可吸合）。把小变压器、桥堆、继电器用透明塑料盒封装成整体以便于安装，Dl、D2可用1N4007，D2起续流作用，要有足够的耐压。17KW以上的电机须选用6A以上的二极管。TA、QA选用也一样。XZ灯泡(10KW选用220V60W)如果选用过小，由于灯泡热阻大，使QC线圈电压过低吸合不好，甚至难以吸合。
该电路最大特点：在任意一处断相时，都能可靠地动作。动作时间不大于1秒。QC起动、运行，均为直流。特别是对网电压波动较大、较低的区域都能非常稳定的工作。QC线圈电压为380伏，在220伏电源上使用都能很好的吸合。而且QC线圈无噪音、温度不高。
采用XZ降压的同时还起到了信号和照明的作用。因XZ串联在回路中，运行比额定电压低，所以XZ的使用寿命较长。本电路断相后，绝对不会因断相回路上产生的零点漂移电压而使保护不动作。该电路设计简单、成本低、易制作，只要是安装无误，不需调试即可投入运行。
