廉价实用的自应急照明灯

　　此款自动应急照明灯具有取材容易、制作简单、成本低廉、使用寿命长、成本低、可靠性高的特点。适用于居家生活、学习的需要。
　　
　　1．系统功能
　　
　　该12V自动应急照明电源系统主要适用于：
　　
　　1)在AC220V交流市电突然断电时．能够迅速的自动开启系统中所配置的LED照明灯，向该灯所在的周围环境提供相应亮度的照明。
　　
　　2）系统配备了光控自动开、关灯辅助功能控制电路。
　　
　　也即可以在黑暗的环境中自动开启LED照明灯：在天明的时候自动关闭LED照明灯。
　　
　　3）系统提供了手动开、关灯控制功能。在需要的任何时候可以进行手动开、关灯操作。
　　
　　4）系统自带储能蓄电池及蓄电池自动控制充电功能电路．能时刻保持蓄电池在任何情况下具有充足的电量待用，以供随时点亮系统自带的LED应急灯。
　　
　　2．系统构成
　　
　　12V LED应急照明灯系统电路如下图所示。整机主控电路包含如下部分：虚线框图I为电源供给电路及LED2电源指示灯电路部分。虚线框图Ⅱ为蓄电池充电及防止过充电控制电路与储能蓄电池（本文制作中实际使用的是7A-1l，12V免维护铅酸蓄电池）构成。虚线框图Ⅲ为AC220V交流市电电源断电自动检测、控制、驱动及开启LED照明灯电路。虚线框图Ⅳ为光控自动开、关灯控制电路。虚线框图V为手动开、关灯控制电路。虚线框图Ⅵ为12V电源输出插座及输出LED1指示灯电路。

　　3．LED照明灯的制作
　　
　　1)LED发光二极管对供电的要求
　　
　　本系统的照明灯采用的是色温为5500K_6500K左右的白色超高亮度LED发光二极管制成，它具有亮度高，节能效果显着的特点。白色LED发光二极管的正常工作电压一般在DC3V左右．小功率白色IED发光管的工作电流也多在20mA以下。工作电流小于lOmA时，其亮度较低、工作电流大于15mA以后其亮度也将随其电流的增大而增高．但到达了20mA或以上时，电流的增加给人视觉感官上亮度增加就不够明显了．同时随着LED发光二管上的工作电流增加，其发热现象也越加严重．使用寿命将大大缩短，甚至被烧毁。
　　
　　因此，流过LED发光二极管中的工作电流是决定其使用寿命的绝对因素。只有保持LED发光二极管中的工作电流小于20mA时，即可满足照明对其发光亮度的要求，又可以保证不被过大的工作电流所损毁。为此，多数用LED发光二极管制作成的照明灯均是采用“恒流源”的供电方法。这样做的目的一来保证了LED灯的亮度，二来保证了LED灯的使用寿命。
　　
　　2)恒流源驱动嚣原理与设计
　　
　　目前专用于驱动白色LED发光二极管的心片很多。但多数心片均以批量来订购，业余爱好者还是不易买到这些专用驱动心片的。本文以常见、垂手可及的三端稳压器心片LM317T为主控心片制成一个恒流驱动电路。
　　
　　3)用LM317制作的LED灯恒流驱动实用电路
　　

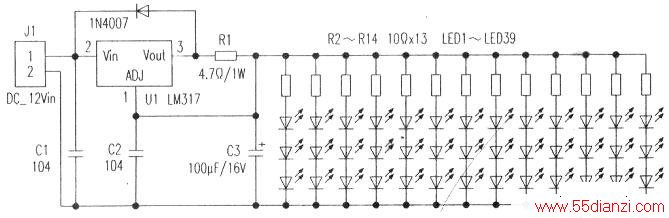

　　下图是一个采用39颗超高亮度白色发光二极管制成的LED灯电路。每路由3颗LED发光管串联而成、再由13路并联连接工作。每条支路设计的工作电压约为9V;工作电流恒定为20mA,整个灯的总工作电流为265mA，总功率大小为2.34W。实际制作中采用的是发光角度为120度、俗称“草帽形”的超高亮度白色LED发光二极管制作．这个灯的亮度还是相当好的，照明效果颇佳，节能效果显着。
　　
　　4．应急灯应用场所
　　
　　1)安全通道各种公共场所的安全通道。使用这个应急照明灯具有明显的节能效果．超长的使用寿命。大大减少了上述场所业主的使用费用，降低运营成本。
　　
　　2)交通道路临时警示照明将这个应急供屯电源的照明灯改换为由红色LED发光二极管制成的LED灯，即可使用在公共交通道路施工或者临时施工场所、场地做警示装置。它无需拉设电线电缆．使用直流电供给，安全可靠，不会对周围人群的生活造成不便。具有使用场地安防灵活，占用空间小，安全警示效果显着的特点。
　　
　　3)工厂值班场所很多企业的生产场所、场地是不允许断电熄灯的，其目的是确保这些运转机能的安全。所以本应急照明装置是很好的选择。
　　
　　4)学校、医院、发电厂、家庭均可使用。
