廉价实用的干支生肖速查器

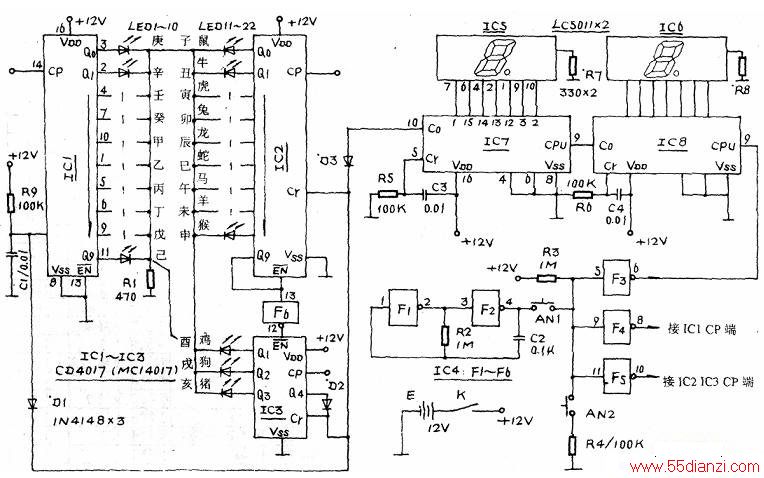

　　此电路见下图所示，工作原理：IC1—lC3是三片十进制计数分频器CD4017。其中IC1和发光二极管LED1～LED10等组成天干十位显示电路；IC2、IC3和LED11～LED22等组成地支十二位显示电路。IC7、IC8是两只十进制可逆计数、译码驱动集成电路，它们与共阴数码管IC5、IC6一起组成年份显示电路，由于年份和干支生肖是同步的，所以，LED1～LED10和LED11～LED12和IC5、IC6都由非门F1、F2等组成的脉冲振荡器输出的计数脉冲驱动，同步显示。F1～F6是一只六非门集成电路中的六个非门。
　　
　　电源开关K兼作总复位开关。刚合上K时，由R9、Cl微分电路产生的尖峰脉冲同时作用到IC1~lC3的Cr端，IC1—lC3同时被清零，由R5、C3和R6、04微分产生的尖峰脉冲同时作用到IC7和IC8的Cr端，IC7、IC8亦同时被清零。此时IC1和IC2的QO端输出高电平，发光二极管LED1和LED11发光，IC5、IC6显示00，表示1900年、庚子年、生肖鼠。（注意：00不是指2000年）当按下快速查询按钮AN1时，F1、F2振荡器产生的计数脉冲经F3～F5分别同时加到IC1。lC3和IC7的加法计数输入端，IC1、IC2自QO一Q9依次轮流输出高电平，LEDI~LED10和LED11～LED12依次轮流发光，IC5、IC6所显示的年份逐年增加。这里，IC2和IC3组成一个十二进制计数器，其工作过程是：开始时，IC2的EN端和Q9端相连为低电平，IC2免许计数，非门F6输出高电平，IC3因EN为高电平而被禁止计数。当IC2的Ql一Q9轮流出现高电平至Q9为高电平时，丽亦变为高电平，计数被禁止，同时F6输出变为低电平，IC3开始计数，Q1变为高电平，当轮到IC3的Q4为高电平时，该高电平通过D2使IC2、IC3同时清零，IC2的Qo变为高电平，十二进制计数器又开始下一循环的计数。
　　
　　IC1~lC3、IC7、IC8的计数过程中，当IC5、IC6显示的数字到达所需查询年份时松开AN1，则此时对应的LED1～LED10中的天干显示和LED11～LED22中的地支显示便指示出该年的干支生肖对应关系。如70年时，LED1发光表示该年天干是庚；LED21发光表示该年地支是戌；生肖是狗。
　　
　　当IC5、IC6显示为99，再由IC8的CPU端输入一个正脉冲时，lC5、IC6翻回00，同时，IC5的进位端CO输出一个正脉冲，经D3使IC1～lC3同时清零，所有计数器又从1900年起开始计数，所以无论AN1按下多久，显示出的千支、生肖、年份均是正确对应的。
　　
　　图中，D1一D3都是起隔离作用的二极管，防止无关清零脉冲的相互干扰。AN2为慢查按钮，当按住AN1时数码管数字快速增加，接近所要查的年份时，可放开AN1改用AN2，每按一下AN2，F3～F5输入端输入一个低电平，输出一个高电平脉冲，计数器加1。这样可防止“跑过头”。
　　
　　元件选用：IC1—IC3选用十进制计数分频器CD4017（或MC14017）。IC4用一只六非门数字集成电路CD4069。IC7、IC8用两只十进制加减计数译码驱动器CD40110，这里只用其加法功能。
　　
　　IC5、IC6用两只共阴数码管LC5011。整个装置供电可由干电池串联完成，如果用得很频繁，也可由一只8VA以上电源变压器降压、整流、滤波得到12V左右的直流电压作电源。LED1一LED10可用红色，LED11一LED22可用绿色高亮度发光二极管。
　　
　　制作：除IC5、IC6外，其余集成电路都用IC插座安装，以保障CMOS器件的安全。所有元件除K、AN1、AN2外安装在一块电路板上，装进一只塑料盒中。盒盖可用透明有机玻璃板制成，使LED1～LED22的管端正好顶住盒盖，在盖板上发光管对应位置用漆写上“甲乙丙丁戊己庚辛壬癸”、“子丑寅卯辰巳午未申酉戌亥”、“牛鼠猪狗鸡猴羊马蛇龙兔虎”字样。K、AN1、AN2装在盒盖上靠边缘处。
　　
　　本电路无可调元件，如嫌快查速度太快或太慢时，只要适当增大或减小R2阻值便可
