三星788DF彩色显示器视频处理电路分析

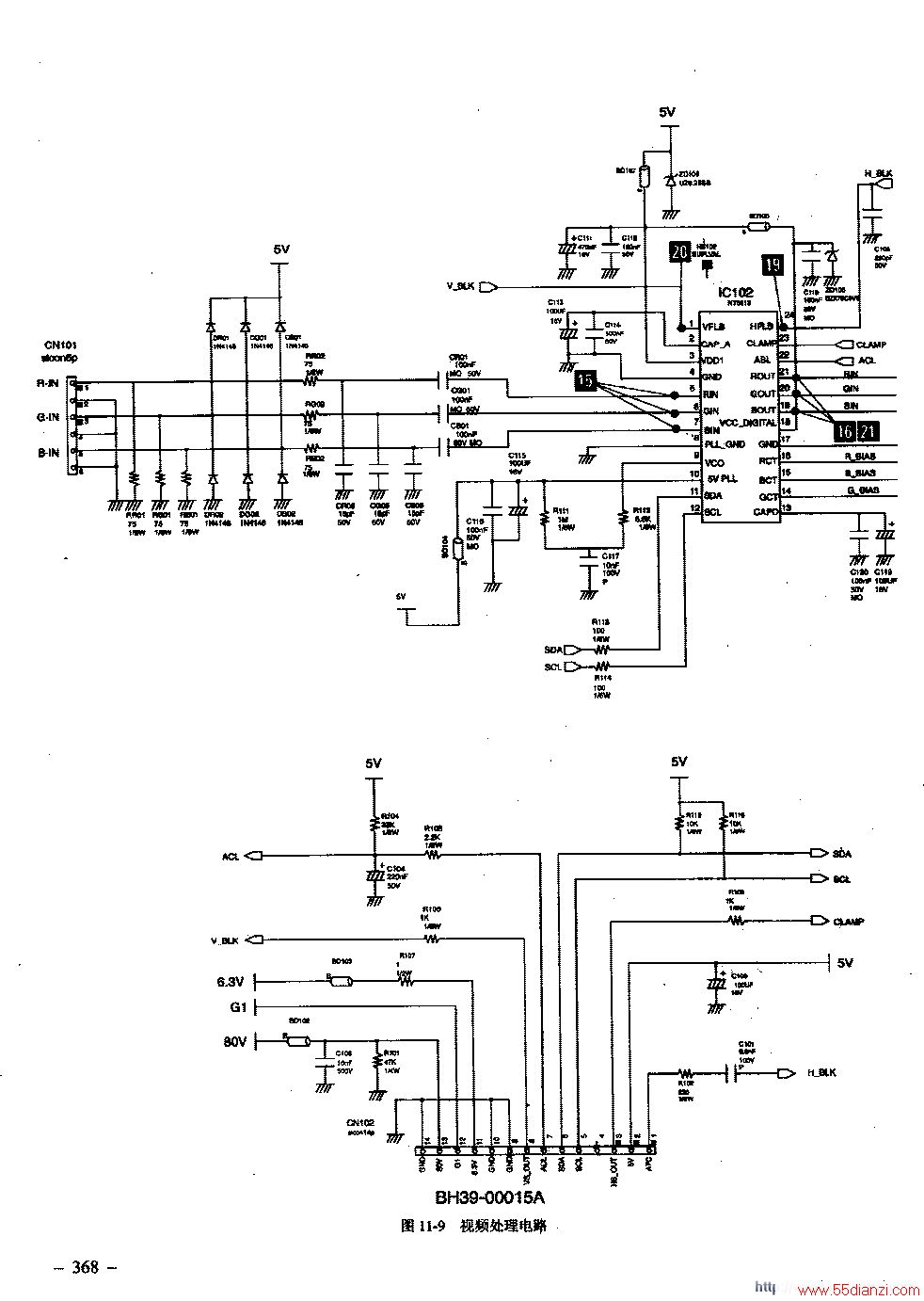

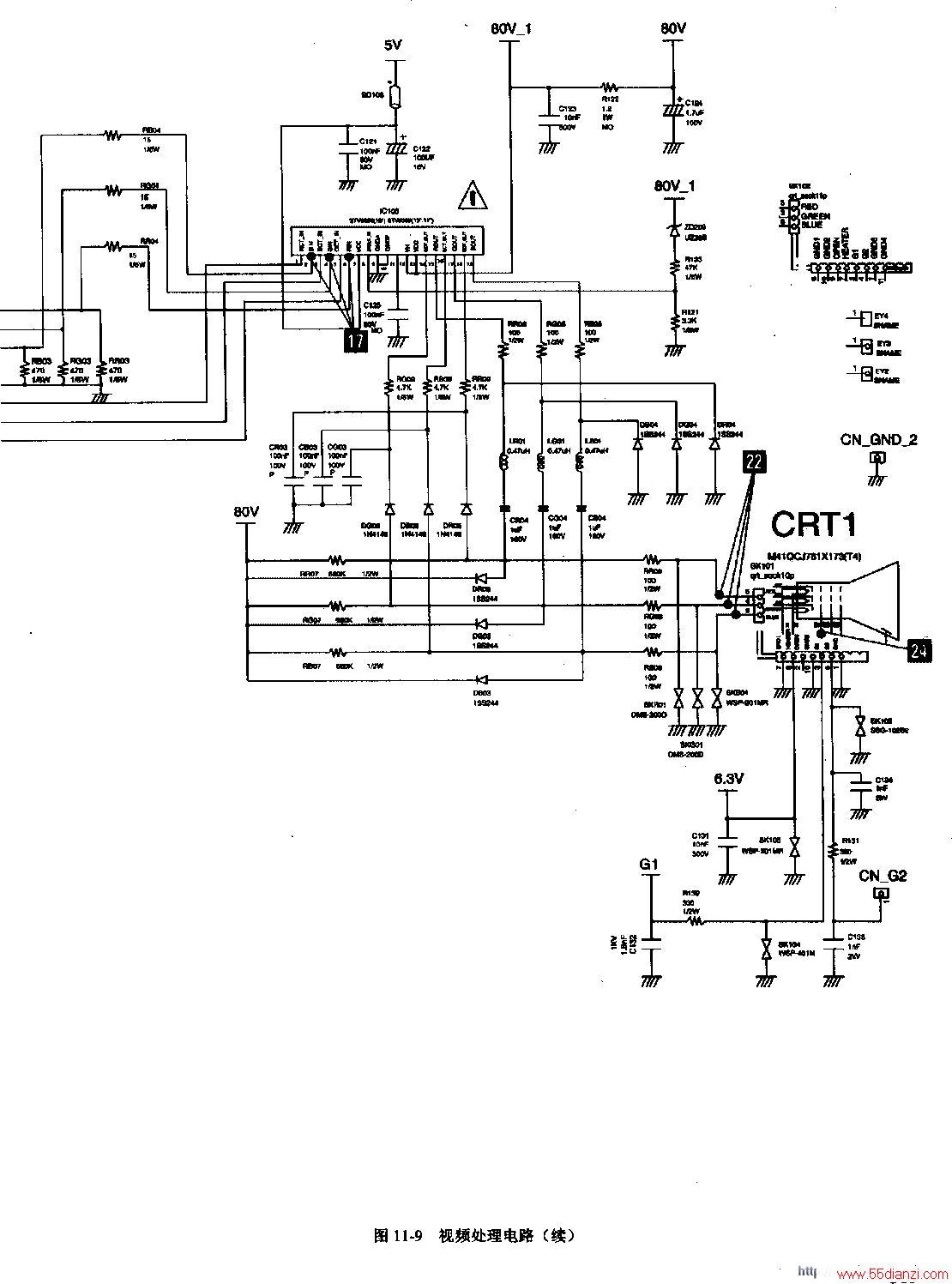

　　该机的视频处理电路以RGB三基色信号前置放大电路IC102 （NT6813）、RGB三基色信号输出放大电路IC106 （STV9588）以及显像管附属电路等为核心构成，如图11-9所示。

　　一、前置放大电路
　　
　　前置放大电路以IC102 （NT6813）为核心构成，NT6813引脚功能如表11-4所示。

引脚号 引脚名 功能 1 VFLB 场逆程脉冲输入 2 CAP_A 模拟电路滤波电容 3 VDD1 +5V供电 4 GND 地 5 RIN 红信号输入 6 GIN 绿信号输入 7 BIN 蓝信号输入 8 PLL_GND 锁相环地 9 VC0 锁相环振荡器 10 5VPLL 锁相环5V供电 11 SDA 串行数据 12 SCL 串行时钟 13 CAPD 数字电路滤波电容 14 GCT 绿截止控制信号输出 15 BCT 蓝截止控制信号输出 16 RCT 红截止控制信号输出 17 GND 地 18 VCCDIGITAL 数字电源 19 BOUT 蓝视频信号输出 20 GOUT 绿视频信号输出 21 ROUT 红视频信号输出 22 ABL 自动亮度控制输入 23 CLAMP 钳位脉冲输入 24 HFLB 行逆程脉冲输入

　　计算机主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经RR02、CR01送到NT6813的5脚，G信号经RG02、CG01送到NT6813的6脚，B信号经RB02、CB01送到NT6813的7脚。经NT6813放大后R、G、B信号由21、20、19脚输出。

　　NT6813的23脚为钳位脉冲输入端，在钳位脉冲的作用下，视频钳位电路处于工作状态，使NT6813的21脚、20脚、19脚有视频信号输出。若NT6813没有钳位脉冲电压输入，NT6813的R、G、B放大器截止，显像管黑屏。

　　二、视频输出电路
　　
　　视频输出电路以IC106 （STV9588）为核心构成。STV9588引脚功能如表11-5所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 l RCT_IN 显像管红枪截止点控制信号输入（显像管阴极直流电平控制） 11 VH 接VDD电源 2 BIN 红视频信号输入 12   接地 3 BCT_IN 显像管蓝枪截止点控制信号输入（显像管阴极直流电平控制） 13 VDD VDD电源 4 GIN 绿视频信号输入 14 GCT_OUT 显像管绿枪截止点控制信号输出（显像管阴极直流电平输出） 5 GCT_IN 显像管绿枪截止点控制信号输入（显像管阴极直流电平控制） 15 ROUT 红视频信号输出 6 RIN 红视频信号输入 16 BCT_OUT 显像管蓝枪截止点控制信号输出（显像管阴极直流电平输出） 7 VCC VCC电源电压 17 GOUT 绿视频信号输出 8 STBLK_IN 扩展黑电平输入 18 RCT_OUT 显像管红枪截止点控制信号输出（显像管阴极直流电平输出） 9 GNDA 模拟电路地线 19 BOUT 蓝视频信号输出 10 GNDP 输出电路地线

 　　NT6813的21、20、19脚输出的R、G、B信号分别加到STV9588的6、4、2脚，经STV9588放大后，分别由15、17、19脚输出R、G、B基色信号。经CR04、CG04、CB04耦合到显像管的RK、GK、BK三个阴极。

　　LR01、LG01、LB01用以提高画面高频质量。DR05、DR03、DG05、DG03、DB05、DG03是为了防止显像管打火损坏STV9588而设置的。SKR01、SKG01、SKB01是放电器，其作用也是防止显像管打火带来的危害。

　　三、白平衡调整电路
　　
　　1.暗平衡调整暗平衡调整是通过调整显像管RK、GK、BK的静态工作电压，使三个电子束的截止点移动到同一位置上，以确保屏幕低亮度时不偏色。

　　当需要改变显像管RK阴极电位时，微处理器IC201通过I2C总线使NT6813的16脚输出的直流电压发生变化，经IC106 （STV9588）处理后，控制STV9588的18脚直流电位发生变化，进而控制显像管的RK阴极电位。GK、BK阴极电位的调整过程不再分析。

　　2.亮平衡调整亮平衡是通过改变R、G、B基色信号的增益（信号幅度）来实现的，以确保高亮度时画面不偏色。

    当需要改变R信号增益时，微处理器IC201通过II2C总线控制NT6813的R通道放大器信号增益发生变化，进而控制NT6813的21脚输出的R信号幅度发生变化。G、B信号增益的调整过程不再分析。

　　四、对比度和ABL控制电路
　　
　　1.对比度控制电路对比度是通过控制R、G、B三基色信号的增益来实现的。当需要增大对比度时，微处理器IC201通过I2C总线，同时控制NT6813的R、G、B三个通道放大器的增益增大，使画面对比度得以增大。

　　降低对比度时，控制过程相反。

　　2.ABL控制电路当画面亮度增大引起显像管束电流增大时，行输出变压器T501的8脚电位下降，导致NT6813的22脚电位下降，控制内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。

　　五、亮度控制和消亮点电路
　　
　　1.亮度控制电路
　　
　　该机的亮度控制电路未采用常见栅极控制方式，而是采用阴极控制方式。

　　视放输出采用交流输出方式，视放输出的是经过钳位的视频信号，因此，光栅亮度取决于显像管阴极的直流电平（黑电平），亮度控制电路由微处理器IC201通过IIC总线控制视频信号处理电路NT6813来完成。当需要调节亮度时，NT6813的21、20、19脚输出的直流电压同时变化，经STV9588处理后，使STV9588的18、14、16脚输出的直流电压同时变化，进而控制显像管阴极直流电压变化，光栅亮度变化，达到亮度控制的目的。

　　2.消亮点电路

　　行输出变压器T501次级绕组9脚上的负脉冲电压经D504、C505整流滤波得到-150V的负电压。当显示器工作时，三极管Q512由于发射极电压始终高于基极电压，因此是始终导通的，这样，-150V电压通过R514、R515、Q512进行分压后加到显像管的栅极G1上，为显像管栅极提供正常工作所需的负压。显示器关机后，Q512迅速截止，-150V电压不经Q512分压，直接加到显像管栅极G1上，由于这一负压很大，能够使电子束截止，消除了关机亮点。

　　六、行场消隐电路
　　
　　1.行消隐电路
　　
　　行消隐不是加到显像管的栅极上，而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路NT6813上，完成行消隐。具体工作过程是：行扫描电路产生的行逆程脉冲加到NT6813的24脚。可在行逆程期间对扫描进行消隐，避免荧光屏上出现回扫线。

　　2.场消隐电路

　　场输出集成电路IC301 （STV9325）的3脚输出的场逆程脉冲V-BLK，经C307、R311加到Q512的基极，经Q512倒相后从集电极输出，在场消隐期间，使加到显像管G1极的电压降低（更负）使屏幕景亮度下降，达到了消除场回扫线的目的。

　　七、视频静噪电路
　　
　　在开机瞬间或模式变换瞬间，微处理器IC201的8脚输出短暂的高电平，控制Q511导通，Q512截止，使G1极上的负压达到负的最大值，荧光屏上光栅消失，实现了视频静噪。
