12V电压送到IC401 （STV9118）的12V供电端29脚，为其内部的电路供电，使STV9118进入工作状态。STV9118的4、6、8脚内的行振荡器与其外接的定时元件R431、C434形成振荡过程，在STV9118的6脚上获得行锯齿波脉冲。
微处理器IC201的28脚输出的行同步信号加到STV9118的1脚，经极性选择电路选择信号极性，再经同步信号处理电路后送到PLL1环路。在PLL1环路中行同步脉冲信号与振荡器产生的行振荡信号进行频率和相位比较，产生与相位差成正比的误差电流，经9脚外接的双时间滤波器R432、C436和C435平滑为误差控制电压，用于控制振荡器的频率。当PLL1环路锁定后，行振荡器的频率与相12V电压送到IC401 （STV9118）的12V供电端29脚，为其内部的电路供电，使STV9118进入工作状态。STV9118的4、6、8脚内的行振荡器与其外接的定时元件R431、C434形成振荡过程，在STV9118的6脚上获得行锯齿波脉冲。
微处理器IC201的28脚输出的行同步信号加到STV9118的1脚，经极性选择电路选择信号极性，再经同步信号处理电路后送到PLL1环路。在PLL1环路中行同步脉冲信号与振荡器产生的行振荡信号进行频率和相位比较，产生与相位差成正比的误差电流，经9脚外接的双时间滤波器R432、C436和C435平滑为误差控制电压，用于控制振荡器的频率。当PLL1环路锁定后，行振荡器的频率与相
2.行激励与行输出电路

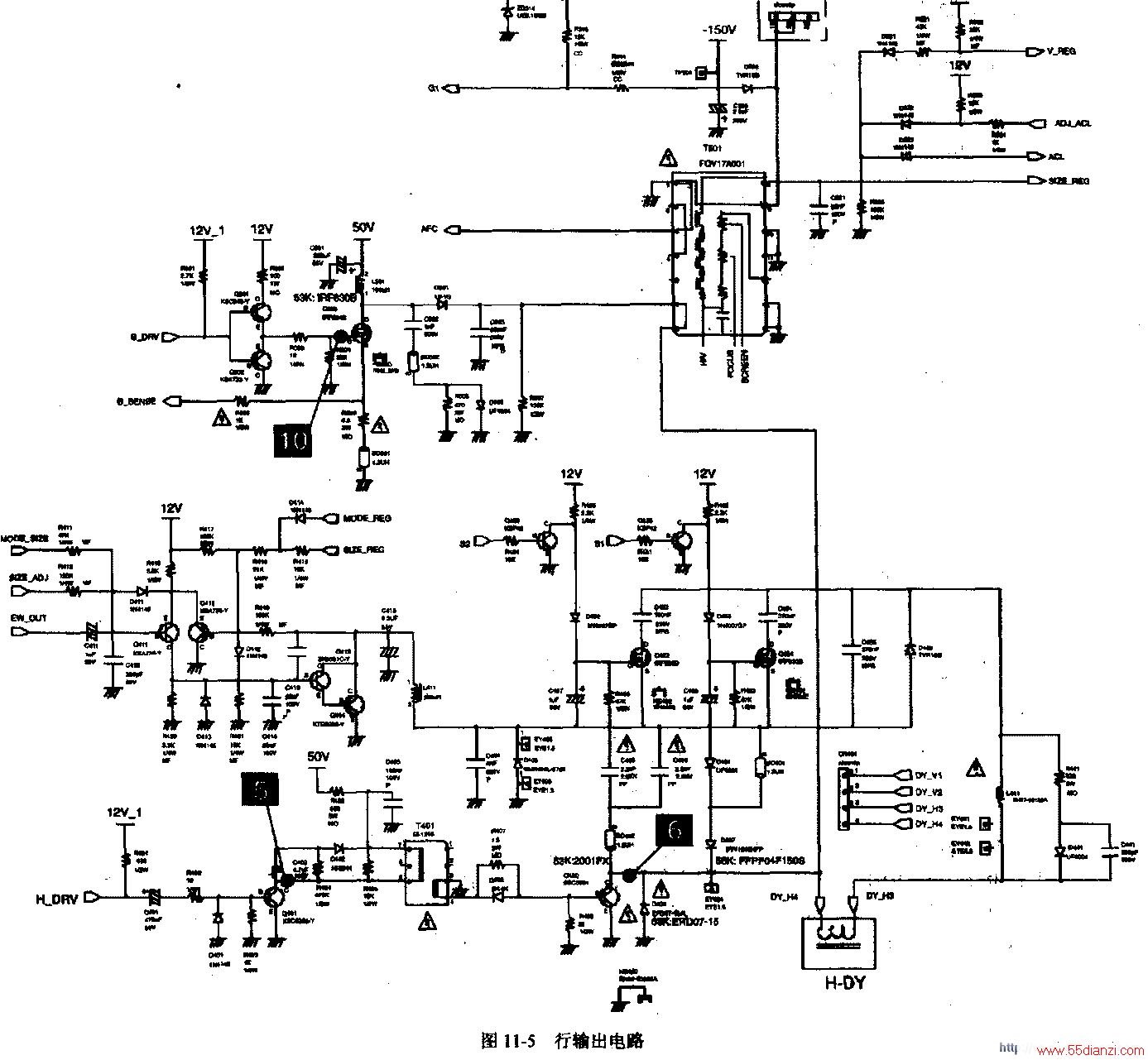

行输出电路参见图11-5。
由行场扫描电路STV9118的26脚输出的行激励脉冲H-DRV经C401耦合，通过R402、R403分压，加到行激励管Q401的基极，控制Q401工作在开关状态。50V电压经R406限流，加到行激励管Q401的集电极，为行激励电路供电。Q401工作后，在其c极上产生矩形脉冲。C402、R404、R405、D402构成尖峰脉冲消除电路，以免Q401截止期间因其c极尖峰电压过高而损坏。
Q401集电极输出的矩形脉冲信号经行激励变压器T401耦合，在其次级绕组上感应出激励脉冲。
经R407、R408分压限流，使行输出管Q490工作在开关状态。

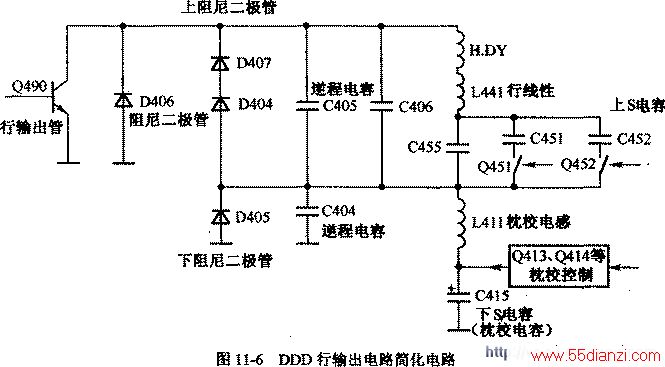

该机采用DDD行输出电路，其简化电路如图11-6所示，从图中不难看出，D406为阻尼二极管，D404、D407为上阻尼二极管，D405为下阻尼二极管，C404、C405、C406为逆程电容，C455、C451、C452为上S校正电容，C415为下S校正电容（枕校电容），L441为行线性校正电感。
3.延伸性失真及自动S电容切换电路参见图11-5。
C455、C451、C452三只S校正电容中，C455为不受控S校正电容，C451、C452为受控S校正电容，受控于微处理器IC201的4、3脚输出的S1、S2信号。
微处理器IC201根据不同的行频信号范围，控制S1、S2输出不同的高（H）、低（L）电平，通过控制Q455和Q451、Q456和Q452的导通与截止，从而控制S校正容C451、C452是否接入电路。
最终使S校正电容的容量随行频升高而自动减小，行频下降时自动增大，自动校正不同行频时产生的延伸性失真。
4.对称性失真校正电路参见图11-5。
对称性水平几何失真包括枕形失真、梯形失真、角部对称失真（上角部失真、下角部失真）等。
这类失真相对于光栅中心是对称的。。这些失真校正信号在STV9118内部产生，并通过24脚输出，失真的校正量可通过IIC总线进行控制。
（1）枕形失真校正电路左右枕校（ EWOUT）信号（场抛物波）由STV9118的24脚输出，经Q411倒相放大后，由Q405的c极输出的电流在R420两端产生的压降，再经Q413缓冲、Q414倒相放大后，使C415两端电压按下凹场抛物波形状变化，通过电感L411，进而控制C45两端电压按上凸场抛物波形状变化，将行偏转线圈H-DY中的锯齿波电流被调制成“桶状”波形，达到了枕形失真校正的目的。
（2）梯形失真校正电路在STV9118内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，STV9118的24脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
（3）角部失真校正电路在STV9118内部设有角部失真校正电路，产生的四角峰值枕校调制电压，叠加在场频抛物波包络信号上，通过调制行扫描锯齿电流，使电子束在，四角扫描时通过减小角速度，使光栅扫描线在屏幕上各点的线速度相等，达到四个边角峰值枕形失真校正的目的。
在需要进行枕形，梯形和角度失真模拟量调节时，微处理器IC201利用IIC总线对STV9118实施控制，经STV9118内部电路处理后，可改变24脚输出波形的幅度和斜率的大小，从而达到改变枕形、梯形和角部失真校正量大小的目的。
5.行幅控制电路参见图11-5。
该机采用的DDD行输出电路，除可以实现光栅的左右枕形失真校正外，还可通过设置控制电路的直流工作点完成行幅的手动调整。具体控制过程是：
当需要改变行幅时，微处理器IC201的23脚输出的PWM脉冲发生变化，经外接RC元件滤波，产生的直流电压发生变化，经Q411、Q413、Q414放大后，控制Q414集电极电压发生变化，致使流过行偏转线圈H-DY的扫描电流的幅度发生变化，从而达到改变行幅大小的目的。
6.行相位调整电路
行相位调整在STV9118内的PLL1环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理器IC201通过IIC总线，加到行场扫描芯片STV9118的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
