三星788DF彩显电源故障检修两例

[例1]故障表现为加电后无任何反应．指示灯也不亮。

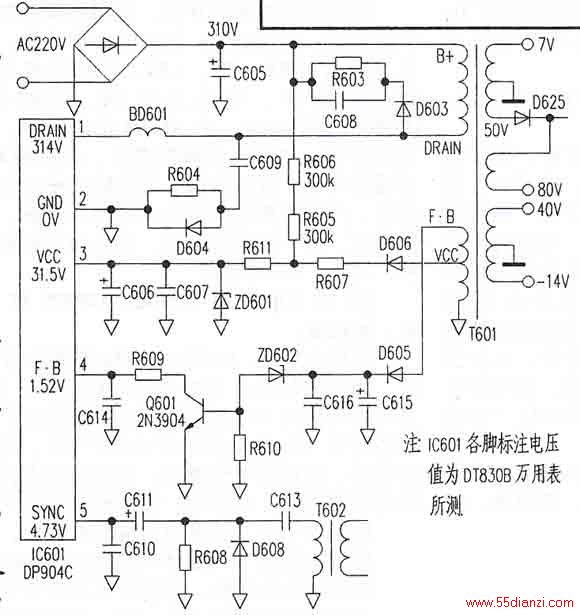

  该机为17英寸纯平彩显，电源部分核心元件是厚膜ICDP904C．附图是根据实物绘制的电源部分电路。供参考。
  经查保险丝完好，加电测)C605两端电压为310V(我处市电在240V左右)正常，测T601次级各路均无电压输出。显然故障就在电源部分。再测IC601电源端③脚电压为0V(异常)，怀疑电源厚膜块DP904C损坏，关机测③脚对地电阻为40左右，呈短路状态，用空心针配合电烙铁断开DP904C③脚后，测ZD601负极对地仍呈短路状态，说明故障与IC601无关。于是怀疑稳压管ZD601击穿，或滤波电容C606、C607有严重漏电，经观察两只电容外观完好，考虑ZD601损坏的概率要大，拆下ZD601测其正反向阻值仅为3.5Ω．已彻底击穿，用一只33V稳压管替换，并焊好IC③脚，加电试机电源起振，故障排除。
  注意：电源没有起振时，断电后应该对C605放电。
  [例2]故障现象同[例1]。
  加电测量300V电压正常，测IC601③脚电压为0v，断电后给C605放电，再测③脚对地并无短路现象，暂时排除对IC601、ZD601或C605、C607的怀疑，把疑点转移到IC601的供电电路。测启动回路R606正常，R605已开路。用一只3W／300kΩ金属膜电阻替换R605后，加电试机指示灯点亮，一切工作正常，故障消除。顺便指出DP904C也时有损坏，可用DP104代换。
