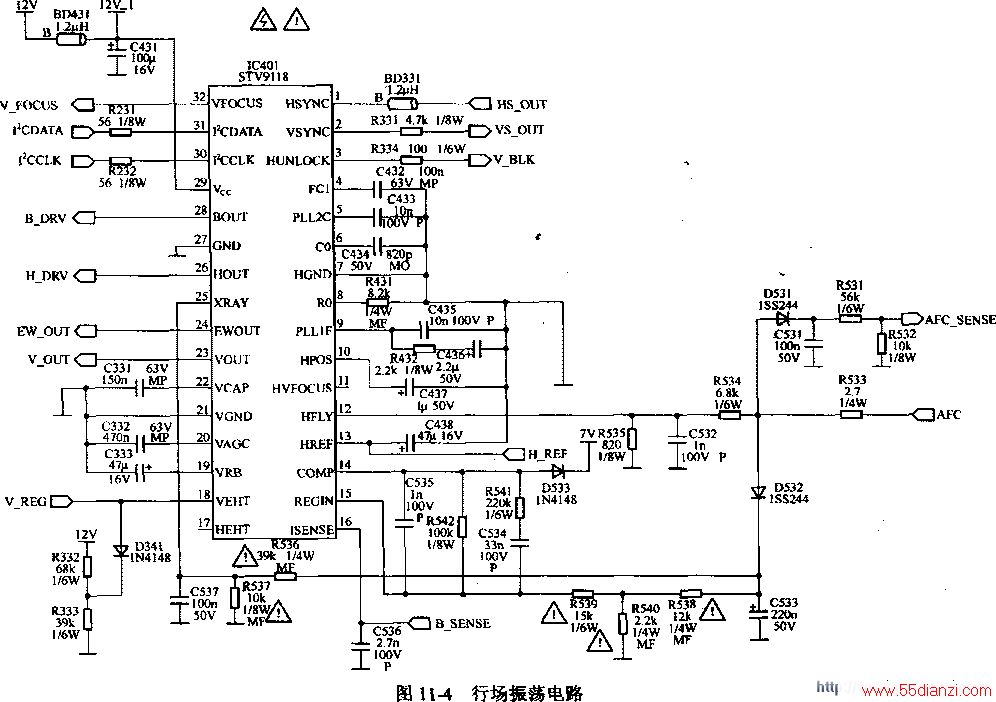

场振荡器形成的场频锯齿波电压分以下几路输出：一路送到几何失真统调电路，经放大电路放大后，再分别经STV9118的32脚（动态聚焦）、24脚（左右枕校）输出，为动态聚焦电路、左右枕形校正电路和梯形校正电路提供场频抛物波脉冲信号；另一路经放大电路放大后由23脚输出场锯齿波激励信号。
2.场输出电路

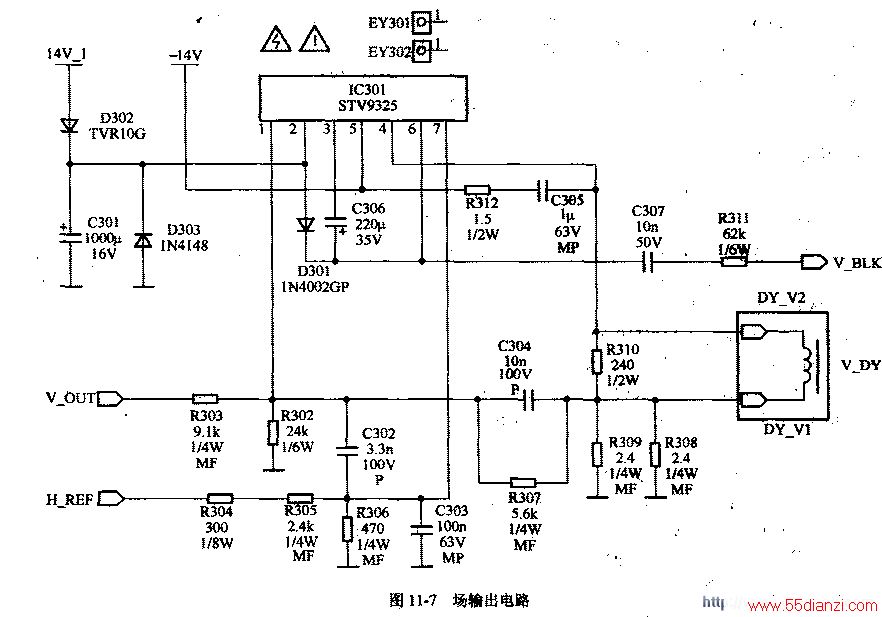

场输出电路如图11-7所示。

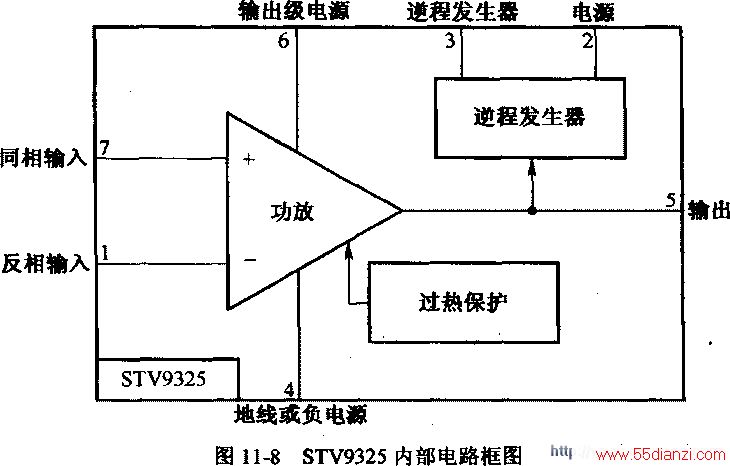

场输出电路采用由IC301 （STV9325）及外围元件构成的OCL功率放大器，除在场线圈中形成偏转电流外，还为消隐电路提供场逆程脉冲。STV9325内部电路框图如图11-8所示，引脚功能如表11-3所示。
一次电源电路输出的14V电压，经D302、C301整流滤波后为场输出电路STV9325的2脚提供正电源，电源电路输出的-14V电压，为STV9325的4脚提供负电源。D301、C306同片内电路共同完成逆程期间的自举升压功能，在场正程期间，14V电压经D301加到STV9325的6脚，并对C306充电至电源电压；在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C306的负端，这样该逆程脉冲电压同C306上的原有电压相叠加，使C306正端的电压大约为电源电压的2倍，并加至STV9325的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
STV9325的7脚为内部放大器参考电压输入端，来自于STV9118的13脚，由STV9118第23脚送来的场锯齿波经R303加至STV9325的1脚，功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。R310是阻尼电阻，用来防止V-DY寄生振荡。R308//R309把场扫描电流转换成电压，并经R307、C304加到STV9325的1脚，形成负反馈，保证场输出电路放大器工作点的稳定，同时还避免了非线性失真。
STV9325的3脚输出的场逆程脉冲还加到显像管的栅极电路，用于场消隐。
3.场幅调整电路
场幅调整是通过改变STV9118的23脚输出锯齿波信号幅度进行的，当进行场幅调整时，微处理器通过I2C总线改变STV9118的23脚输出的场频锯齿波的幅度的大小，经STV9325放大后，便可改变流过V-DY电流幅度的大小，达到调节场幅大小的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定，在电路中是依靠场振荡中的AGC电路来实现的。
STV9118的20脚是场幅控制外接电容器端，20脚外接场振荡AGC外接电容器C332，当C332损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.场中心调整和摩尔条纹消除电路
通过调整STV9118的23脚场频锯齿波的直流分量，可达到调整场中心的目的。另外，STV9118的23脚场激励信号的相位，通过被半场频脉冲调制，动态控制场中心，还可消除和改善垂直摩尔条纹。场中心和摩尔条纹均是微处理器通过IIC总线进行控制的。
