1.场扫描小信号处理电路
TDA9106的27外接的C225为场振荡定时电容，TDA9106处于工作状态后，对C225进行充、放电，在C225两端产生场锯齿波脉冲。
从微处理器IC501的26脚输出转换极性后的场同步信号输入到TDA9106的33脚。由内部同步信号输入和极性转换电路处理后，加到TDA9106内的场振荡电路，使振荡器产生的频率与场同步信号的频率同步。该机的场频变化范围较大，为了实现在不同场频下的场同步，由TDA9106内部自动完成。
场振荡器形成的场频锯齿波电压分以下几路输出：第一路送到左右枕形失真、梯形失真校正电路；第二路送到左右枕校不对称校正电路和平行四边形失真校正电路；第三路经放大后，由29脚输出场锯齿波激励信号。
2.场幅、场中心调整电路
场幅调整是通过改变TDA9106的29脚输出锯齿波信号幅度进行的。当进行场幅调整时，微处理器通过IIC总线改变TDA9106的29脚输出的场频锯齿波的幅度的大小，经STV9379放大后，便可改变流过V-DY电流幅度的大小，达到调节场幅大小的目的。
场中心调整是通过改变TDA9106的28脚的直流电压分量进行的，当进行场中心调整时，微处理器通过I2C总线改变TDA9106的28脚输出的场频锯齿波的直流分量，经STV9379放大后，便可改变流过V-DY电流的直流分量，达到调节场中心的目的。
3.场S、场C失真调整电路
光栅的S形失真是因显像管的结构引起的，而C形失真是因为电路的非线性等因素而引起的。
场（垂直）S形失真（有的电路中直接称为场线性）校正主要针对光栅的上下和中间位置。大多数彩色电视机采用OTL电路的场输出电路，场S形失真校正的任务是由场输出电容来完成的。与 此相对应，水平方向的S形失真是由行输出电路中的S校正电容进行校正的。
场C形失真校正主要针对光栅的上下位置。在大多数彩色电视机中，场C形失真一般由积分、微分电路和采用交直流负反馈电路来进行校正。
而在该彩色显示器中，采用的是OCL场输出方式，没有耦合电容，为此，在TDA9106内部设置了S、C失真校正电路，对TDA9106的27上的场锯齿波进行预失真校正。即在行场扫描电路的场激励锯齿波形成电路中，按照场S形失真和C形失真的相反方向，对场激励锯齿波进行失真预校正。场S、场C失真校正量的大小由I2C总线进行设置。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场频时场激励信号的幅度保持稳定，在电路中是依靠场振荡中的AGC电路来实现的。
TDA9106的25脚是场幅控制外接电容器端，25脚外接场振荡AGC外接电容器C228。当场AGC电容C228损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下。，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.场输出电路

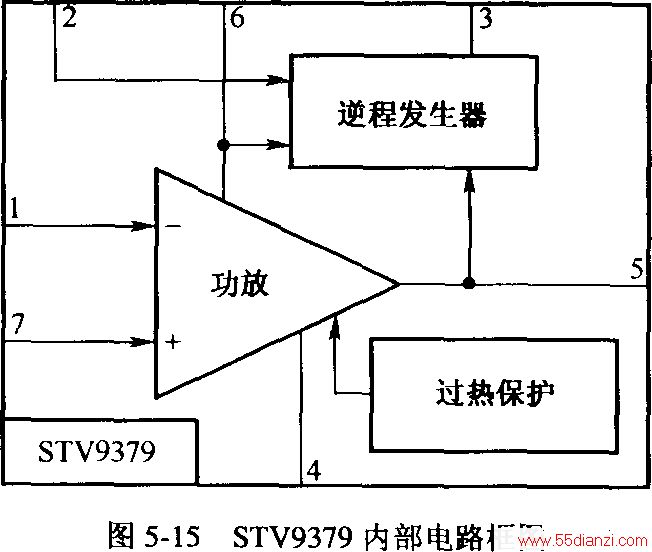

场输出电路由IC203 （STV9379）及外围元件构成，除在场线圈中形成偏转电流外，还为消隐电路提供场逆程脉冲。STV9379内部电路框图如图5-15所示，引脚功能如表5-5所示。
电源电路输出的15V电压，为场输出电路STV9379的2脚供电，电源电路输出的-13V电压，为STV9379的4脚供电。D207、C230同片内电路共同完成逆程期间的自举升压功能，在场正程期间，15V电压直接由D207加到STV9379的6脚，并对C230充电至电源电压。在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C230的负端，这样该逆程脉冲电压同C230上的原有电压相叠加，使C230正端的电压大约为电源电压的两倍，并加至STV9379的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
由TDA9106第29脚送来的场锯齿波经R271加至STV9379的1脚，功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。R280是阻尼电阻，防止V-DY寄生振荡。R278、R279把场扫描电流转换成电压，并经R277、C234加到STV9379的1脚，形成负反馈，主要起改善场线性的作用。
