三星700P PLUS彩色显示器行场扫描电路分析

三星700P PLUS彩色显示器行场扫描电路分析

点击数:7154 次   录入时间:03-04 12:00:14   整理:http://www.55dianzi.com   彩显-监视器单元电路

  微处理器IC201的21脚输出的行同步信号经R260加到TDA9110的1脚,经极性选择电路选择信号极性,再经同步信号处理电路后送到PLL1环路。在PLL1环路中行同步脉冲信号与振荡器产生的行振荡信号进行频率和相位比较,产生与相位差成正比的误差电流,经9脚外接的双时间滤波器R257、C263和R269、C262平滑为误差控制电压,用于控制振荡器的频率。当PLL1环路锁定后,行振荡器的频率与相位达到完全同步,行振荡器停止搜索,并将行振荡器的振荡频率被强制设置在一个固定频率上。

  同步后的行频信号送到PLL2环路,而由行扫描输出电路产生的行逆程脉冲H_FLB经R270加到TDA9110的12脚,送到PLL2环路,与同步的行振荡脉冲进行相位比较后,产生误差信号经5脚外接的C265滤波获得直流控制电压,使得行同步信号与行逆程脉冲的相位准确,保证图像在显像管屏幕上正常的位置。最后,同步的行激励电压经缓冲放大后并由26脚输出,经Q253、Q254推挽放大后送到行激励电路。

  2.行激励与行输出电路

  行激励与行输出电路参见图6-5所示的行输出与高压电路。

  由行场扫描电路TDA9110的26脚输出的行激励脉冲H-OUT经Q253、Q254推挽放大,通过R426加到行激励管Q406的栅极,控制Q406工作在开关状态。24V电压经R436、R424、R425限流,再经C416滤波后,加到行激励管Q406的漏极,为行激励电路供电。Q406工作后,在其漏极上产生矩形脉冲。C417、R427构成的是阻尼电路,以免Q406截止期间因其漏极尖峰电压过高而损坏。

  Q406漏极输出的矩形脉冲信号经行激励变压器T401耦合,在其次级绕组上感应出激励脉冲。

  次级绕组感应的脉冲电压经C418、C420耦合,使行输出管Q407工作在开关状态。

  该机采用普通型行输出电路。T402是“假行输出变压器”,连接器CN401、CN403接的是行偏转线圈H-DY,C423、C424是行逆程电容,D412是阻尼二极管。

  3.延伸性失真及自动S电容切换电路

  由于该机是多频扫描显示器,采用固定的S校正电容无法校正不同行频时产生的延伸性失真。

  为此,该机设置了自动S校正电容切换电路。C430、C431、C437、C435、C434、C433、C441七只S校正电容中,C430、C431为不受控S校正电容,C437、C435、C434、C433、C441为受控S校正电容,受控于微处理器IC201的39、38、37、36、42脚输出的S1~S5信号。

  微处理器IC201根据不同的行频信号范围,控制S1~S5输出不同的高(H)、低(L)电平,通过控制Q412、Q411、Q410、Q409、Q413的导通与截止,从而控制S校正容C437、C435、C434、C433、C441是否接入电路。最终使S校正电容的容量随行频升高而自动减小,行频下降时自动增大,自动校正不同行频时产生的延伸性失真。

  4.行扫描电流非线性失真

  行偏转线圈、行输出管和阻尼管存在一定的内阻,随着行扫描电流Iy的增大,Iy就会逐渐偏离直线,使行偏转线圈两端的电压下降,导致扫描到荧光屏右侧时的速度变慢,从而产生了右边压缩的现象。这种失真称为行扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接一只行线性补偿电感(磁饱和电感)。

  (1)校正过程行线性校正电感L402次级绕组与行偏转线圈H-DY串联后,电路中总的感抗相当于L402与H-DY之和。当行偏转电流Iy较小期间,L402次级绕组的感抗较大,对电流阻的电流较大,在L402次级绕组上产生的压降较大,使行偏转线圈H-DY两端的电压保持一定值,使Iy按线性增大。随着Iy增大,LA02次级绕组的磁通饱和加强,使电感量下降,即L402次级绕组两端压降随着Iy增大而减小。当行偏转线圈H-DY两端产生的压降增大量与L402次级绕组两端减小量相当时,就可使H-DY两端的电压随电流作线性变化,从而校正了正程扫描后半段引起的非线性失真。

  (2)动态校正动态校正的目的是校正显示器在不同行频时的非线性失真。当显示模式改变时,微处理器IC201的4脚输出的非线性校正控制信号的占空比发生变化,经外接RC电路低通滤波后后获得的直流控制电压发生变化。该电压加到IC402 (TDA2006)l脚,使IC402的1脚输入的控制电压发生变化,经IC402放大和处理后,从IC403的4脚输出,加到IA02的初级绕组,使校正电压L402初级绕组中的电流发生变化,改变了磁饱和电感磁芯磁饱和程度,从而改变L402的次级绕组的电感量,达到行线性调整随显示模式而改变的目的。

  5.对称性失真校正电路

  该显示器对称性水平几何失真包括枕形失真和梯形失真,这类失真相对于光栅中心是对称的。这些失真校正信号在TDA9110内部产生,并通过24脚输出,失真的校正量可通过IIC总线进行控制。该机的左右枕形失真和梯形失真校正是通过控制+B电压来实现的,具体工作过程分析如下:

  (1)枕形失真校正电路由TDA9110的24脚输出的场频抛物波信号直接加到二次电源控制电路IC401 (KA3843B)的2脚(误差反相输入),经IC402内控制电路处理后,使IC402的6脚输出的+B驱动电压被场频抛物波调制,最终使行偏转线圈中的行频锯齿波电流被调制成“桶状”波形,达到校正左右枕形失真的目的。

  (2)梯形失真校正电路在TDA9110内部设有梯形失真校正电路,由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号,通过调节场频抛物波包络波形的对称性或不对称性,使光栅呈现矩形状,达到梯形失真校正的目的。也就是说,TDA9110的24脚输出的场频抛物波是经过梯形校正电路处理的,所以可校正梯形失真。

  在调整枕形、梯形失真校正量大小时,微处理器IC201利用IIC总线改变TDA9110的24脚输出波形的幅度和斜率的大小,从而达到改变枕形、梯形校正量大小的目的。

   6.非对称性失真校正电路

  该显示器采用的非对称性几何失真主要包括平行四边形失真和不对称枕形失真(枕校不平衡失真)。

  非对称性失真是通过动态控制TDA9110的26脚行相位实现的。在TDA9110内部,产生的平行四边形信号(场频锯齿波)和枕校不平衡失真校正信号(场频抛物波)加到行PLL2锁相环路,通过控制PLL2电路中行振荡信号与行逆程脉冲之间的延时,从而控制26脚输出行激励信号的相位,可使图像的中心按失真校正信号波形的规律变化,即可实现水平不平衡失真校正的目的。非对称性失真的调整量可由微处理器通过IIC总线控制TDA9110失真校正信号的幅度和相位来实现。

  7.行摩尔条纹消除电路

  当需要消除行摩尔条纹时,微处理器IC201通过IIC总线,控制TDA9110的3脚输出的行摩尔条纹消除控制信号发生变化,通过C265加到TDA9110的5脚,经内部电路,使26脚输出的行激励脉冲的相位被摩尔条纹信号调制,达到消除行摩尔条纹的目的。

  8.行幅控制电路

  对于采用DDD行输出电路的显示器,行幅调整是通过改变双阻尼管中点的直流电压的高低来实现的,而该机未采用DDD行输出电路,所以行幅调整是通过改变+B电压高低来实现的。

  当需要调整行幅时,微处理器IC201通过IIC总线控制TDA9110的28脚输出行幅控制信号发生变化,由R265加到二次电源控制电路IC401 (KA3843B)的2脚(误差反相输入),经IC401内控制电路处理后,使IC401的6脚输出的+B驱动电压的占空比发生变化,导致+B电压的直流分量变化,达到行幅控制的目的。

  9.行中心调整电路

  行中心调整电路是指调节光栅在屏幕水平方向上的相对位置(调整行中心时,光栅和图像一起左右移动)。行中心调整电路的原理是改变行扫描电流零点的位置,当扫描电流的正负峰值相等时,光栅就处在屏幕的正中位置。当扫描电流的零点位置发生变化,引起扫描电流的正负峰值不相等,就会使光栅的位置在屏幕上或左移或右移。

  该电路中,VR401是行中心调整电位器,调整VR401,可改变行扫描电流的零点位置,因此,达到行中心调整的目的。

  10.行相位调整电路

  行相位调整在TDA9110内的PLLL1环路进行,它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键,选择行相位调整项目,可进行行相位的调整。具体工作过程是:当调整行相位时,微处理器IC201通过IIC总线,加到行场扫描芯片TDA9110的总线接口,通过控制行振荡信号与行同步信号的相位,可改变行激励脉冲的相位,达到调整行相位的目的。

  11.行频异常保护电路

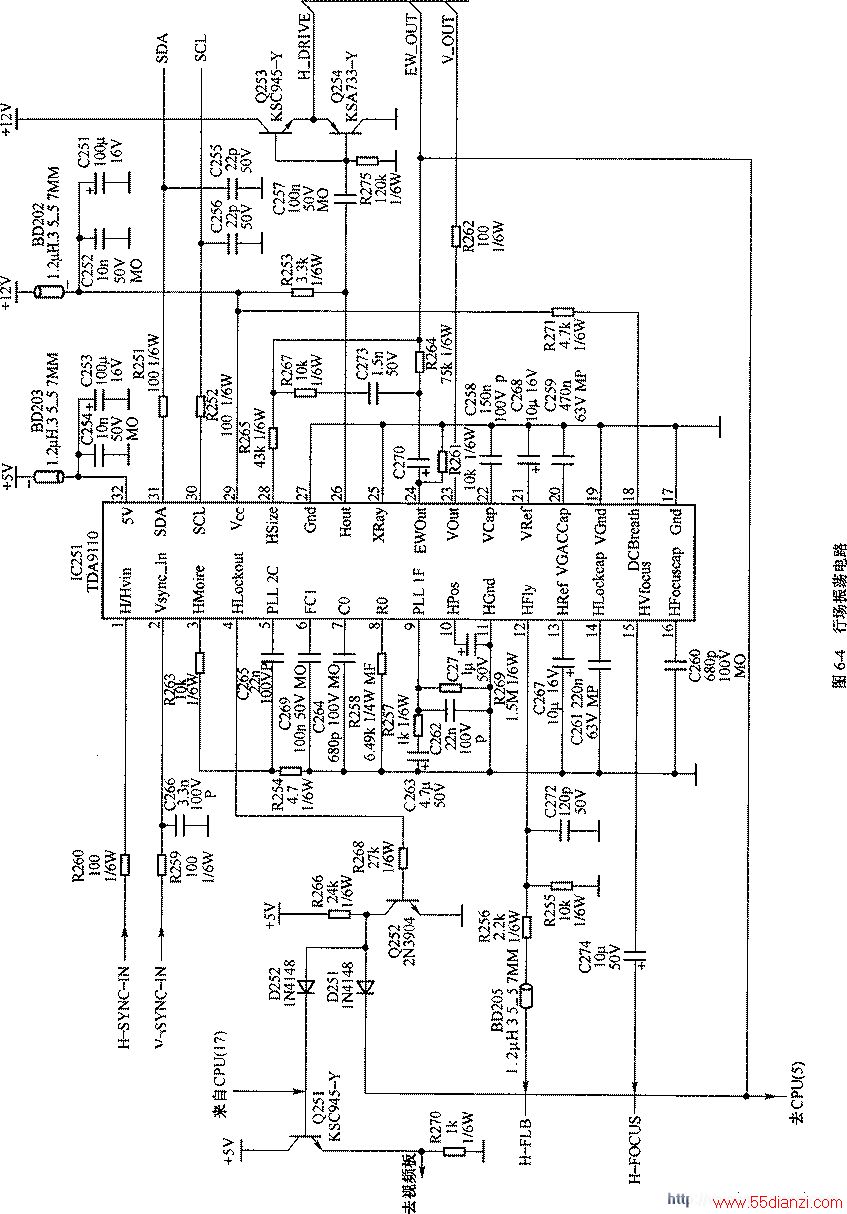

  参见行场振荡电路图和行输出与高压电路图(图6-5)。

  由于行扫描电路在开机瞬间或行频改变时,有一个同步搜索和相位锁定的过程和时间,为了避免行振荡器的频率不能及时被锁定,引起行逆程脉冲过高,导致行输出管等元件过压损坏,设置了行频异常保护电路。

  开机瞬间或改变分辨率引起行频变化,行振荡器不能及时被锁定时,TDA9110的4脚输出低电平,Q252截止,其集电极输出高电平,该高电平控制信号分以下几路输出:

      第一路经D251加到IC401 (KA3843B)的2脚,使KA3843B的2脚(误差电压反相输入端)电压升高,从而使KA3843B的6脚停止输出脉冲,+B电源开关管Q405关断,+B电源停止工作,避免了行频失锁带来的危害。

  第二路经D252加到Q251的基极(Q251的基极还加到微处理器IC201的17脚输出的静噪控制信号),Q251导通,其发射极输出高电平信号(MUTE),控制显像管阴极电压达到最高,致使荧光屏上的光栅消失。

  第三路经D251送到微处理器IC201的5脚,以作进一步的保护控制。

  当行振荡器的频率与行同步信号同步后,TDA9110的4脚上有SV高电平电压输出,使Q252导通,保护状态被解除。
