NOKIA 445T彩色显示器动态会聚和倾斜校正电路分析

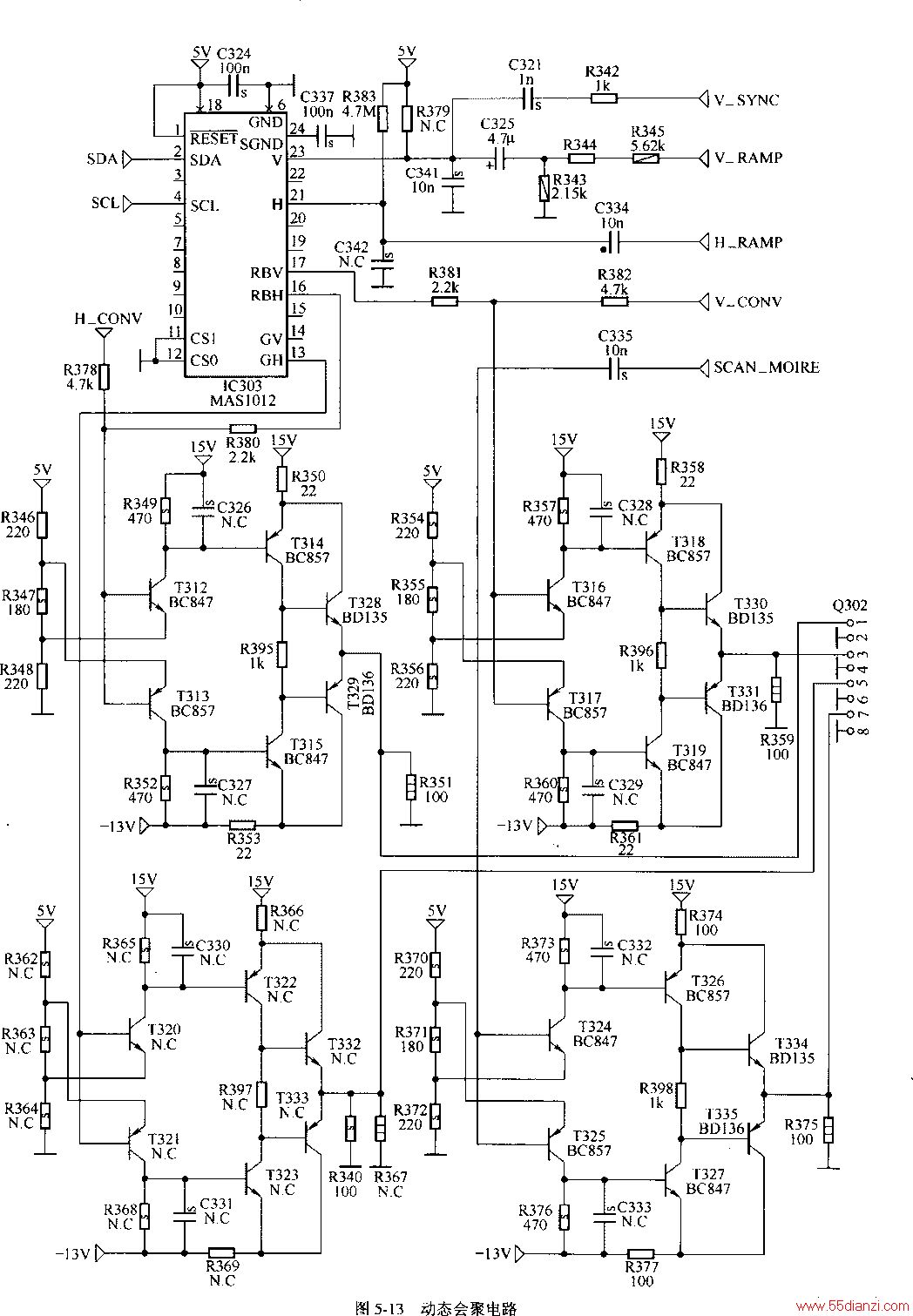

　　NOKIA445T是高档彩色显示器，为了消除地磁场或环境磁场对彩色显示器会聚的影响，单独设置了动态会聚调整电路。动态会聚线圈安装在显像管管颈上，可由用户通过操作键对汇聚进行调整，使屏幕上每个区域都能获得最佳的会聚，使整个画面颜色更纯正。NOKIA445T彩色显示器动态会聚电路如图5-13所示。

　　该机采用了以IC303（MAS1012）为核心的水平／垂直会聚校正电路。MAS1012是专为高档大屏幕彩色显示器设计的动态会聚控制电路，MAS1012采用I2C总线控制技术，可以对屏幕上的25个独立区域（可调整）分别进行会聚控制。MAS1012引脚功能如表5-4所示

引脚号 功能 引脚号 功能 1 主复位，低电平有效 13 绿水平（行）输出电压输出 2 IIC总线串行数据输入/输出 14 绿垂直（场）输出电压输出 3 空脚 15 空脚 4 IIC总线串行时钟输入 16 红／蓝水平（行）输出电压输出 5 空脚 17 红／蓝垂直（场）输出电压输出 6 地 18 正电源 7 空脚 19 空脚 8 空脚 20 空脚 9 空脚 2l 行抛物波输入 10 空脚 22 空脚 11 片选 23 场抛物波输入 12 片选 24 信号地线

　　MAS1012需要的输入信号有两个：一个是21脚的行抛物波信号，一个是23脚的场抛物波信号。MAS1012的输出信号有四个：13脚的绿水平（行）输出电压，14脚的绿垂直（场）输出电压，16脚的红／蓝水平（行）输出电压，17脚的红／蓝垂直（场）输出电压。MAS1012输出的四个动态会聚控制信号经过功率放大后，加到位于显像管管径上的动态会聚校正线圈上，对显像管进行动态会聚校正。

　　2.倾斜校正电路
　　

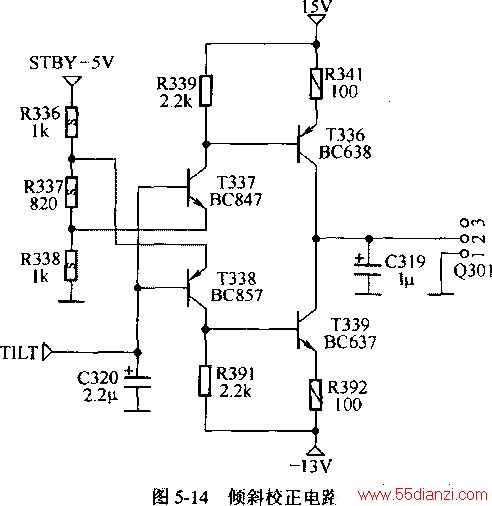

　　显像管中的电子束受到地磁场影响时，屏幕光栅将发生倾斜，使图像在屏幕上产生几何变形，为此，新型数控彩色显示器设置了倾斜校正电路，也称地磁校正电路或光栅旋转控制电路，如图5-14所示。

　　进行光栅倾斜校正时，微处理器IC501倾斜校正控制端45输出的PWM信号占空比发生变化，输出的倾斜校正信号经滤波后获得直流控制电压，加到T337、T338的基极，经T337、T336和T338、T339放大后，从T336、T339的射极输出，加到倾斜校正线圈上，使倾斜校正线圈中磁场的方向发生变化，达到校正光栅倾斜的目的。
