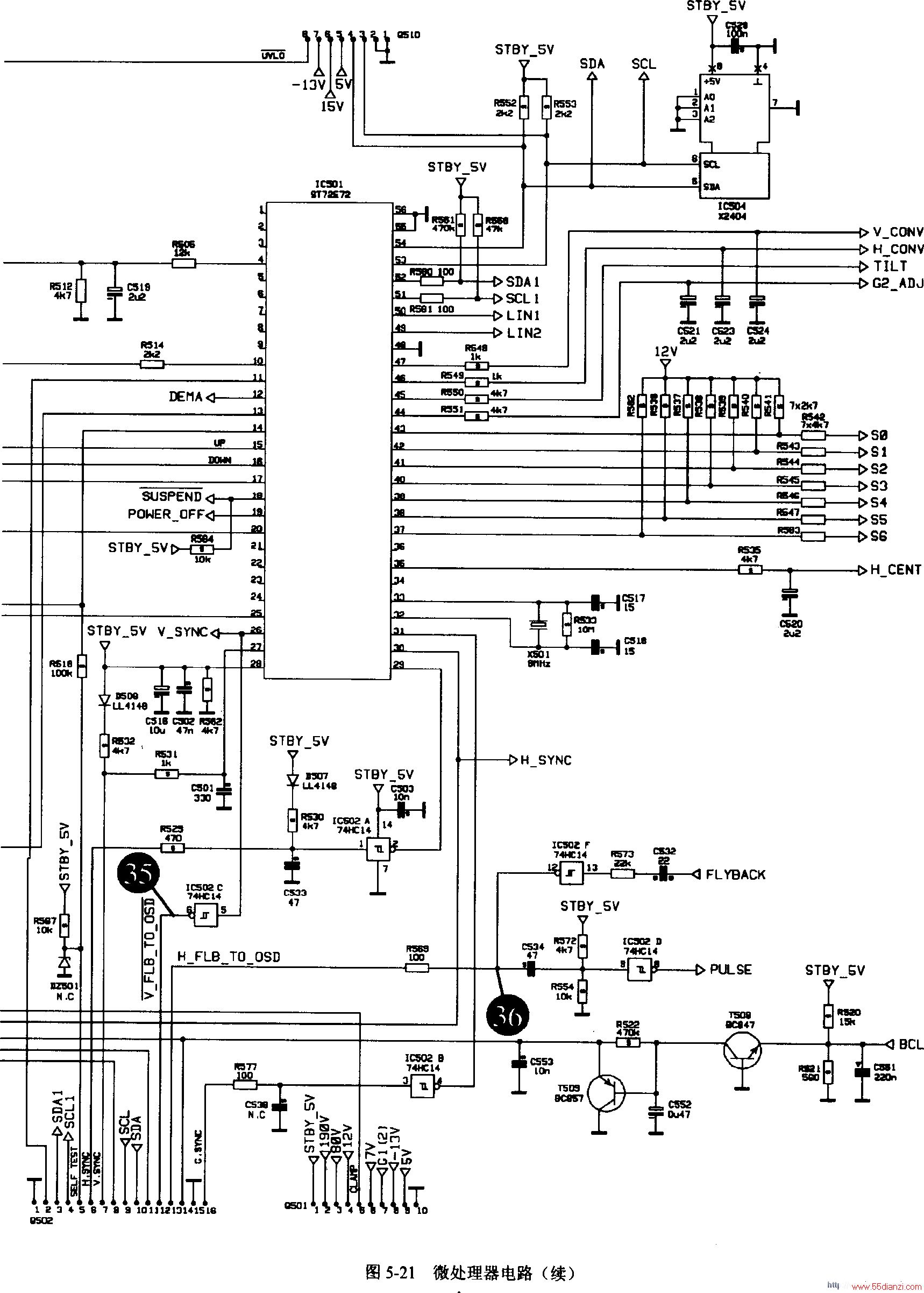

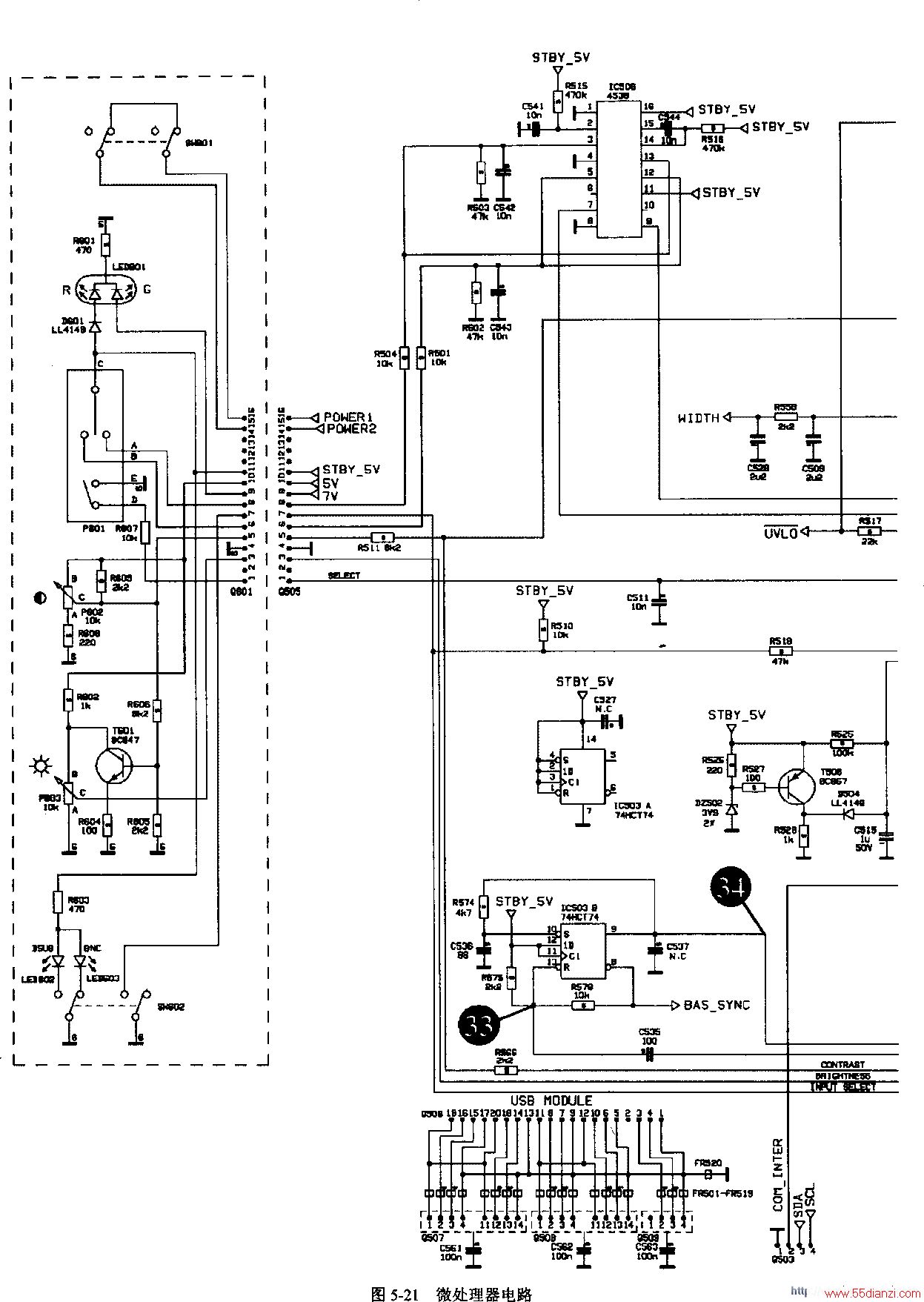

微处理器电路以微处理器IC501 (ST72E72)和存储器IC504 (X2404)为核心构成,有关电路如图5-21所示。微处理器ST72E72引脚功能如表5-11所示。
一、工作条件
微处理器电路正常工作的基本条件主要有三个:一是5V供电电路,二是时钟振荡器,三是复位电路。
1.供电电路
电源电路产生的STBY_5V电压经C516、C502滤波后,加到微处理器IC501的28脚,为微处理器供电。
2.时钟振荡电路
微处理器的一切工作都是在时钟脉冲作用下完成的,如存/取数据,模拟量存储等操作。只有在时钟脉冲的作用下,才使得微处理器的工作井然有序。否则,微处理器不能正常工作。
微处理器IC501时钟振荡器端子32、33脚内部电路与晶体X501及电容C517、C518产生8MHz时钟脉冲信号。8MHz时钟信号再经分频器分频后获得时钟信号,作为微处理器电路正常工作的时钟信号。
3.复位电路
复位电路主要由T506、R525、R526、R527、R528、D504、C515等组成,所产生的复位电压由CPU的25脚输入。开机瞬间为IC501的25脚提供一延时于28脚的复位电压,使其开始执行程序。
二、同步信号处理和模式识别电路
由于该机是多频扫描彩色显示器,所以可在多种显示模式下工作。而显示模式不同时,计算机输出的行、场同步信号的频率和极性不同。
1.同步信号处理电路主机BNC接口或D-SUB接口产生的行场同步信号经BNC、D-SUB接口切换电路IC10(BA7657F)切换后,送往微处理器IC501,其中的行同步信号经IC502 (74HC14)整形后,送到微处理器IC501的29脚。IC501对输入的行同步信号处理后,由30脚输出行同步信号,其中的场同步信号由微处理器IC501的27脚输入。IC501对输入的场同步信号处理后,由26脚输出场同步信号。
2.模式识别电路该机是多频扫描显示器,所以在设置不同分辨时将导致显示卡输出的行、场同步信号的频率发生变化。为了能使显示器识别出各种不同的显示模式,在该彩色显示器中,事先已将工厂预置模式存储在存储器中。CPU内的同步识别电路根据输入的行场同步信号的频率,和存储器中的预置模式进行比较,当和某一预置模式比较结果相同时,即可使显示器工作在此预置模式下。
三、IIC总线控制电路
IC501的IIC总线有4个引脚:51脚(SCL)、52脚(SDA)专门用来与计算机主机显示卡进行数据交换,以实现即插即用功能;53脚(SCL)、54脚(SDA)用来控制行场小信号处理电路IC201( TDA9106)、字符显示电路LC80 (LSC4386P1)、一数据转换电路IC30( TDA8447),并对存储器IC504(X2404)写入和读取数据。
四、存储器
IC504 (X2404)是电可擦写存储器,它不但用于存储显示模式等数据,以便在开机瞬间利用DDCI2C总线与计算机主机显示卡进行数据交换,以实现即插即用功能。而且X2404还用于存储行中心、场中心等模拟量调节数据。数据的读写由微处理器IC501利用I2C总线进行控制。
