调整维修状态的进入．对不同IIC总线系统的彩电，有着不同的方法，其基本方法有以下几种。
（1）电视机上有厂家维修开关。采用此法的I2C总线电视机，在其电路主板上设有一个调整维修开关。
按动这个开关，电视机即进入调整维修状态。如夏普21FN1型彩电，打开机壳，将机内维修开关置于“维修”(SERV)位置。开机后，屏幕显示“SERVICE MODE”，这时按动遥控器上的“SNORM“或“S-MODE”键，可以选择所需要的调整项目。选定项目后，用遥控器上的数字键或音量“↑”“↓”键进行数据调整。
(2)短路法。采用此法的IIC总线彩电，在其电路板上设置了专门的测试点，按要求将其测试点短路，电视机即可进入调整维修状态。如飞利浦ANUBIS-S机芯彩电．瞬间短路主板上的两个维修状态脚M31、M32即进入调整维修状态。
(3)密码法。采用此法的IIC总线电视机必须遵循厂家提供的详细操作步骤．顺序按动遥控器或电视机上的功能键或数字键，之后电视机即进入维修调整状态。如长虹NC-3机芯、东芝F3SS机芯等。按通电视机电源，在AV或TV状态下，轻轻按住遥控器“F”键右边（按键下面有左右两个触点）．同时按一下AV键，然届松开F键，随后依次按“1、0、4、8”四个数字键，这时屏幕会出现“1048”红色数字。稍后数字消失，右上角出现M字样，表示电视机进入维修状态。再按住F键的同时按动“屏显”键进行选项，用音量“+”和音量“一”调节数据：又如，索尼K系列机芯彩电，在开机状态下，按动遥控器“POWER”键，使之待机，然后依次按下遥控器上的“DISPLAY”、“5”、“VOL”、“POWER”键，电视机即进入调整维修状态。电视机进入调整维修状态时，屏幕上即有相应的显示。
(4)本机按键和遥控按键配合进行。采用此方法的有松下M18W(M17)机芯的彩电。将音量调到“0”，按遥控器定时键．然后按下遥控器“呼回”键和电视机音量“一”键，即进入维修模式，行幅将自动变为“横向扩张”模式。用遥控器的数字“1"、“2”键选择CHK的选项模式(CHK/C ↑↓ CHKl/CHK2等)．用数字“3”、“4”键选择调整项目，然后用音量“+”或“一”调整数据；又如松下MX-3C机芯彩电，同时按下电视机的音量“+”和遥控器的“F VIDEO”键．屏幕出现白光栅，表明已进入维修状态。然后按动电视机的“FUNC”键，屏幕的右上角闪动“CHK”（在无“CHK”的时候再按一次“FUNC”键）．选择项目模式，用音量“+”或“一”调整数据。
(5)改变CPU的工作方式。采用此方法的有长虹NC-5机芯彩电。将CPU的26脚对地瞬间短路或将⑨脚对地短路，屏幕上出现“S”模式，电视机即进入了维修状态。
调整任务完成后，必须使电视机从调整维修状态，恢复到正常接收状态，才能观看电视节目，这个过程叫调整维修状态的退出。而退出调整模式的方法比较简单，一般有两种退出方法：一是按某操作键，即可退出调整维修状态。如松下MX-3机芯，按两次遥控器上正常键N，退出调整维修状态。而主板上留有调整开关和需要改变CPU工作方式的机型已有注明，怎样进入调整模式以及怎样退出：二是关断电视机电源，即可退出调整模式。如松下M17机芯彩电，关断电视机电源，调整维修状态即退出。而用遥控器和本机键盘进入调整状态的大多数机型，一般只要遥控关机届重新启动，就会自动退出调整模式。

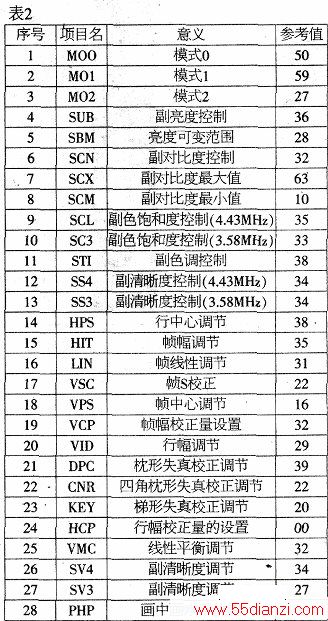

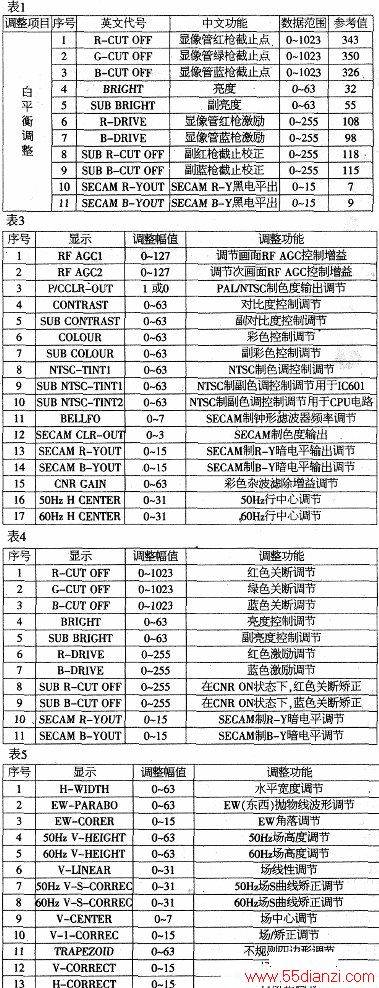

如果不清楚调整项目中的某些英文缩写代号，或者不同厂家所用代号不统一（比如索尼系列机芯用HSH表示行中心．HSZ表示行幅：长虹NT3机芯用HPS表示行中心．WID表示行幅），又要改变一项参数的时候．有可能调整的却是另一顼参数。所以在调整每一项参数之前，应先把它的代码符号和原始数据记录下来，以便失误时及时恢复原状态。IIC总线的部分常用的项目调整的英文缩写代号，可参阅表1～表5中的内容。
