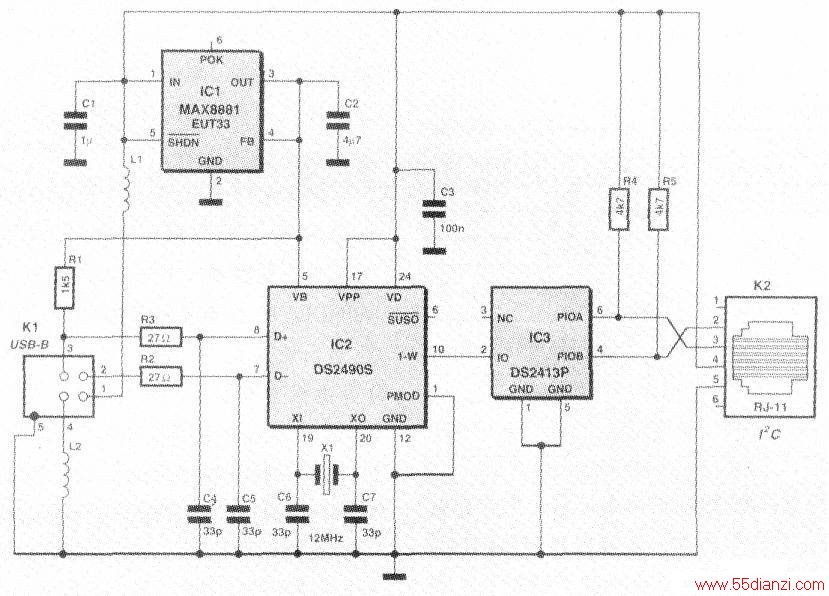

此电路的硬件结构见下图。这个电路通过USB连接器Kl接到PC上。USB供电要通过L1和L2来滤波。当然没有这些电感可能也能工作，笔者喜欢稳固的设计，避免任何潜在的电源问题。USB的数据线借助于R2和R3被接到IC2，即DS2490S的D+和D-上。这个IC内包含有一个完整的USB“从设备”电路，并能处理USB的算法过程。R1上拉D+线，表示IC2是一个全速（即12Mbit/s）“从设 备”。IC2还包含有一个1-wire总线“主设备”。因此外接1-wire总线的“从设备”都可以通过IC2由PC来寻址。电路中只有一个的1-wire总线“从设备”是IC3（Maxim公司的DS2413）。这是一个I/O扩展器，能够提供两个双向漏极开路型端口（PIOA和PIOB）。R4和R5是这两个漏极开路型端口的上拉电阻。这些恰恰是增加一个IIC总线所需要的全部硬件。这个电路的PCB布局图可以从www．elektor．com/080655上免费下载。当然也可以画图定制PCB板。
如果微控制器没有硬件的IIC总线“主设备”，往往用软件实现IIC总线“主设备”。业界称之为“bitbanging”（译者注：Bit-banging是一种用软件替代专职硬件的串行通信的技术）。软件直接对微处理器的管脚的状态进行设置和采样，其功能涵盖诸如：时钟、电平、同步等所有参数。与此不同的是（传统的串行通信技术中），专职硬件诸如modem、UART或者位移寄存器等一般是用来处理这些参数，并且提供一个（缓存）的数据接口。软件在这种情况下同信号处理无关。实现Bit-banging技术的成本可以很低，常用于嵌入式系统。
这时，需要用软件控制两个管脚的逻辑电平以产生IIC总线信号。例如：为了产生一个所谓的“启动”条件，SCL需要变为高电平，同时SDA要从高电平降为低电平。为了产生这个条件，首先SCL(PIOA)和SDA(PIOB)都需要变为高电平，然后SDA再被拉为低电平。因此，如果软件能够控制PIOA和PIOB，则IIC总线“主设备”就是一个软件的实体。
为了改变PIO的输出，这个端口首先要能够寻址（ROM功能）。在本设计只有一个l-Wire总线“从设备”。因此使用了“跳过ROM”的命令(‘CC’)。
全部1-Wire总线命令表见下表。
可以用来跳过复杂的寻址过程。接着传送‘5A’命令，允许写入到Pl0输出锁存器（这是对DS2413的命令组，其Pl0函数流程图可以从http://datasheets.maxim-ic/en/an/AN155.pdf查到）。这里有一个8位寄存器，其两个LSB（最低有效位）被接到PIOA和PIOB(其他6位不必管它)。
为了改变其逻辑状态，新的数据必须发送两次：一次为正的，一次为求反的。DS2413通过返回‘AA’到主设备，表示接收无误并且结束，同时也开始输出新的起始状态。
现在，整个过程可以周而复始，或者被从1-Wire总线的“主设备”来的复位命令RESET所取消。这样每次输出状态变化时要传送4个字节（如果‘跳过ROM’和‘5A’命令不计算在内的话）。

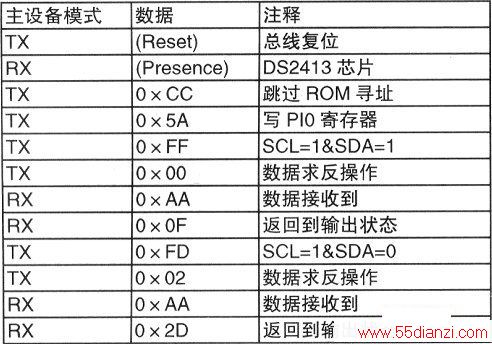

为了产生l2C总线开始命令，执行表1中显示的命令序列。对于其他情况，则实施用类似的命令序列如停止STOP，等待SENDBYTE，应答ACKNOWLEDGE等。
Maxim公司提供了用于DS2490(DS9490)的软件驱动器和用于WINDOWS的1-Wire总线软件开发套件(SDK)。这个SDK提供了对于WINDOWS的．net平台的支持。作为实例，我们将显示使用其．net的支持，在LabVIEW中一个12C总线主设备是怎样实现的。这个例子只有当1-Wire总线驱动器安装并带有．net支持时才能工作。而且需要“VisualJ#Redistributable” 软件包

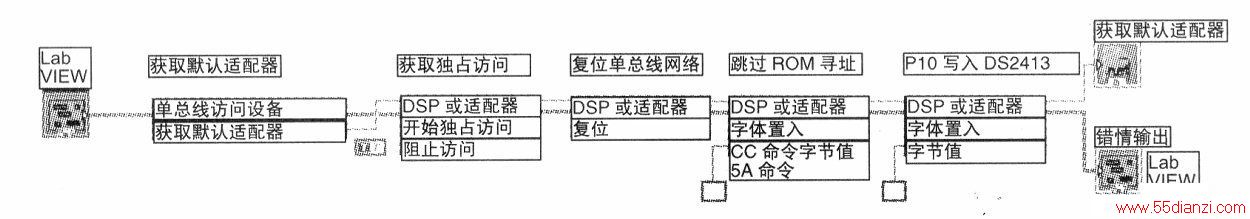

LabVIEW虚拟设备(VI)的所谓IICinitialize，下图显示了其方框图。初始化DS2490，并且给出LabVIEW对于1-Wire网络的独占的处理。
这是为了防止其他应用程序存取1-Wire网络。此后，1-Wire复位命令发布，接着是跳过(skip)命令(CC)，最后以Pl0写入命令(5A)结束。
现在．DS2413已经准备好从Pl0口接收数据。

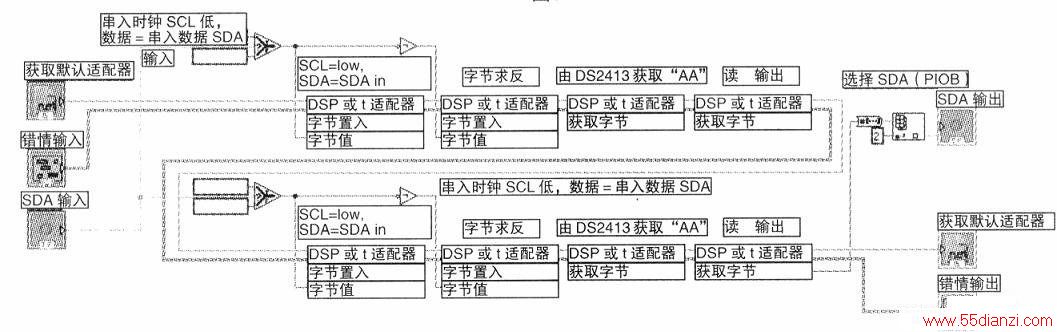

VI（虚拟设备）‘IICCLOCK’SCL线从低变高翻转（见下图）。SDA可以置为高电平或低电平，而VI返回SDA的状态。通过在一行中调用这个函数8次可以写入一个完整的字节（每传输一位一次）。
如果这个从设备返回数据，SDA就被主设备拉高。
在从设备希望传输“0”时就可以拉低SDA（这是可以的，因为PIOA是漏极开路型输出端）。由于DS2413会自动返回被更新的输出状态，所以不需要专门的读出操作。关于字节操作，可以参见补充软件下载www．elektor．com/080655中的“sendIICbyte”和“getI2Cbyte”命令。此外，还可以下载VI虚拟设备“IICstart”，“IICstop”和“IICacknowledge”，使用相同的结构来产生SDA和SCL信号。通过组合这些虚拟设备，就可以实现完整的I2C读或写任务的编程。

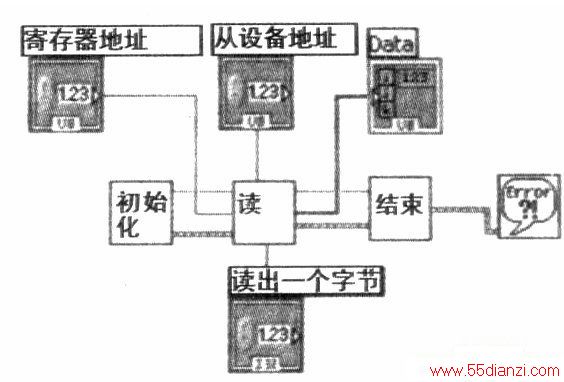

下图中我们可以看到一个通讯编程任务的实例。
其中DS1337中的寄存器0（IIC实时钟）内容被读出。DS1337以O×39回答，这是以秒来计数的寄存器的内容。这个寄存器的地址设置为0×00。设从设备寻址为Ox00，要读出的字节数设置为10图6中是使用这些设置时示波器中的图像，显示出由电路所产生的信号。
由于程序时间开销相当大，信号产生的速率受到严格的限制（为20bit/s的序列）。但是解决方法已经相当函数化，在图中使用的虚拟设备都能够从www.elektor.com下载。
