采用IIC总线机芯的彩电键盘电路

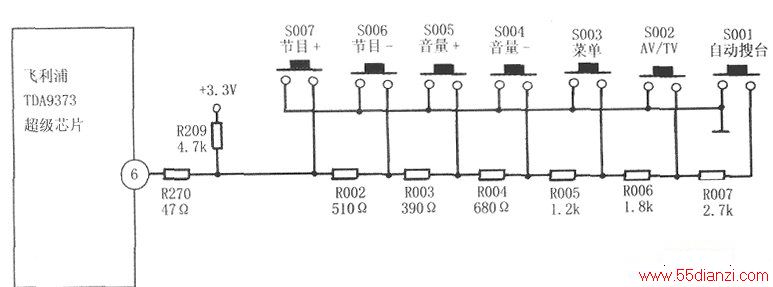

　　现在采用IIC总线机芯的彩电，则采用电压比较式电路(对称为梯形电阻式键盘输入电路，电阻分压式，电阻降压式电路等)。例如：下图所示的飞利浦TDA9373超级芯片外围的本机键盘输入电路，电路结构十分简洁。面板按键信号输入引脚只有一个(6)脚，面板键盘电路设计为一个梯形电阻网络：7个按键、8个分压电阻，由3.3v直流电压供给按键信号电压。
　　
　　当按下不同按键时，(6)脚便会获得不同键的不同直流分压，据此，CPU就可以判断所按按键的功能，并执行相应的控制功能。例如：下表所示的康佳T3888型画中画彩电采用的东芝TMP87PM36N微处理器(15)脚(按键信号输入端)在按不同功能按键时，(15)脚不同的按键直流电压值。
　　
　　这种电压比较式键盘电路，虽然结构简洁，但不可避免地会出现原文所指的那种因按键漏电、短路或分压电阻变质阻值变化而引发的读码故障现象的缺点。
　　
　　小结：从上述的分析来看，对于原文中“电阻降压式”矩阵的(面板键盘输入电路)的提法，笔者认为其中“电阻降压式”部分是对的，有一定的工作原理依据，而其中的“矩阵”部分提法则不妥。因为不符合“矩阵”有多条横线与纵线(也就是行和列)交叉的电路结构特征，而是只有一条由分压电阻和按键串联的直流电压分压电路。

按键号 CPU(15)脚电压(V) 按键英文名名 按键对应功能 SA01 O MENU 菜单 SA02 1.1  SYSTEM 彩色、伴音制式选挥 SA03 l．4 TV／AV AV／Tv切换 SA04 3.9  POS DOWN 节目号递降，选择菜单项目 SA05 3.6  POS UP 节目号递升，选择菜单项目 SA06 2.8  VOL DOWN 音量降，调整所选菜单项目数值 SA07 2.2 VOL UP 音量升，调整所选菜单项目数值

　　注：采用东芝TMP87PM36N微处理器，(5)脚为本机面板按键直流电压输入端
　　
　　另外，矩阵按键电路采用的按键信号为负极性键扫脉冲序列信号，并有多个按键信号输出和输入引脚；而电压比较式按键电路采用的按键信号为不同电压值和直流电压信号，多数电路只有一个按键信号输入引脚，少数机子电路，例如：王牌210lC型彩电，采用TBl238小信号处理电路和TCLM5C03微处理器，有(14)、(15)两个键盘信号输入引脚，这也是两种结构按键电路的明显区分特点。
