IIC总线的种类及引出方式

　　当今全球有3种IIC总线，即飞利浦总线、ITT总线及索尼总线。这3种IIC总线的数据传送格式不太一样。家电产品中应用最多的是飞利浦总线，ITT总线使用较少，索尼总线几乎没有用于家电产品中。
　　

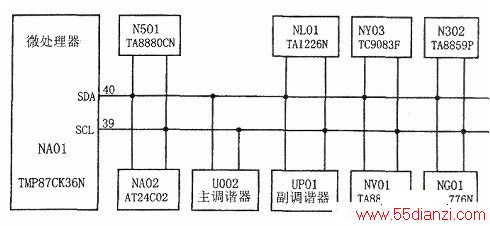

　　IIC总线的引出方式是由CPU的硬件结构和软件设置共同决定的，同一个CPU上可以有一种IIC总线，也可以有多种IIC总线；可以引出一组IIC总线，也可以引出多组IIC总线。因此，IIC总线的引出方式可分为3种，即单种单组方式、单种多组方式和多种多组方式。下图为康佳T2988P彩电的IIC总线系统示意图。它属于单种单组方式，因为CPU上只存在飞利浦总线，且引出的组数只有一组，因此所有的被控器全部挂在这组总线上。

　　

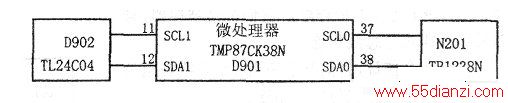

　　下图为黄河HC2188彩电的IIC总线系统示意图。它属于单种多组方式，CPU上只存在飞利浦总线，引出的组数为两组：一组与存储器D902相连；另一组与小信号处理器N201相连。目前，绝大多数国产小屏幕数码彩电都使用这种方式。

　　

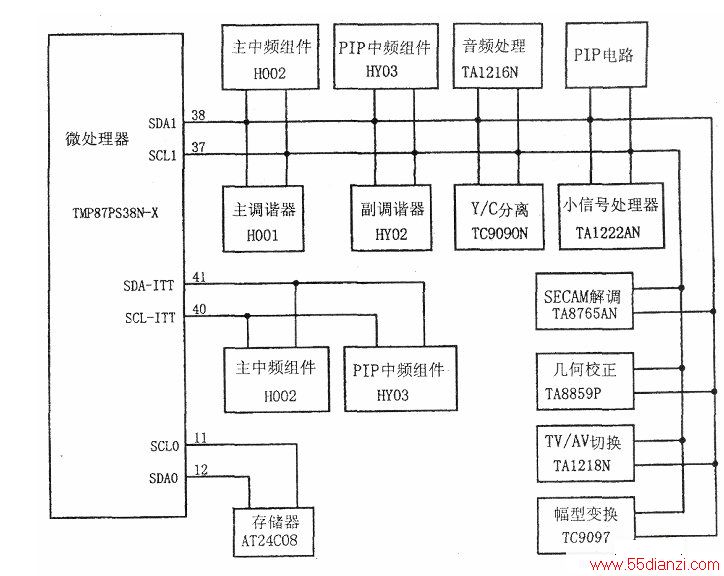

　　下图为东芝32DW5UXE彩电IIC总线系统示意图。它属于多种多组方式，CPU上共引出3组总线。其中，(11)脚和(12)脚引出的总线属于飞利浦总线，用来挂接存储器；(37)脚和(38)脚引出的总线也属于飞利浦总线，用来挂接主调谐器／副调谐器、小信号处理器等电路；(40)脚和(41)脚引出的总线属于ITT总线(ITT总线上一般标有“ITT”字样)，挂有主中频组件和PIP中频组件，整机由这3组总线进行控制。

　　
　　国产彩电大都使用前两种形式，也有少数机型使用第3种形式，例如：我国长虹NC-6机芯就使用第3种形式。但无论哪种形式，在IIC总线的引出端或引入端都标有SCL和SDA字样（少数机型标成CLK和DATA或IIC字样）。因此我们只需从CPU上或被控器上找到SCL和SDA端子，即可找到IIC总线。
